Matériel > Affichage - Ecrans PC > Connecteur HDMI : câbles et adaptateurs

Connecteur HDMI : câbles et adaptateurs

Page précédente :

Voir aussi ma page :



connecteur HDMI



Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





Le HDMI :

Surtout utilisé avec une télévision (voir page suivante)
Sur ordinateur, on privilégie le DisplayPort (voir page précédente)



HDMI = High-Definition Multimedia Interface

- HDMI sur Wikipedia

C'est un connecteur numérique qui peut transmettre de l'image et du son.
indispensable pour connecter un ordinateur sur une TV : remplace le S-Vidéo.
Remplace la prise PERITEL.

Connecteur HDMI

connecteur HDMI



Site officiel :





Son-Video.com - HDMI, la connexion audio-vidéo universelle
"La liaison HDMI se présente sous forme d'une prise miniature comprenant 19 broches. C'est la prise standard type A. Un autre format de prise est normalisé, le type B, avec 29 broches, pour les résolutions supérieures au 1080i. Les câbles sont toujours de type mâle/mâle...
Liaison 100% numérique : pas de compression, pas de conversion. Les signaux audio et vidéo sont transmis sans aucune altération depuis la source jusqu’au dernier élément de votre système.
Compatible avec les meilleurs standards de son et de vidéo haute-définition (jusqu’à 8 canaux de son, échantillonnage jusqu’à 192 kHz, vidéo HD en 1080i, 1080p avec le connecteur B)...



15/02/2006 : Lci.tf1.fr - Tout Sur Le Hdmi : Avantages Et Inconvenients
" Là où un câble USB arrive à un débit maximum de 400 Mb/s, et un câble Firewire un débit maximum de 800 Mb/s, la prise HDMI peut transporter jusqu’à 5 Gb/s !!...
Le HDMI (qui signifie High Définition Multimédia Interface) permet aujourd’hui de contenir, dans un seul câble, tous les besoins suivants :
- De transporter un flux vidéo Haute Définition de 1920x1080, en format non-compressé
- De transporter un son Haute Définition, pouvant contenir 8 pistes non-compressées au format 24bits/192Khz
- D’intégrer nativement un système anti-copie, le HDCP (High Bandwidth Digital Content Protection), s’appuyant sur des systèmes de gestion de droits numériques (DRM, Digital Rights Managements)
- De transporter des instructions entre les appareils connectés, comme le format image ou les instructions de télécommande.

24/11/2006 : Tomshardware.com - Le HDMI ou la péritel du 21ème siècle...



Le HDMI est conçu pour remplacer prise péritel et S-Vidéo :

Son-video.com - HDMI : La prise universelle de votre home-cinéma

Cnetfrance.fr - HDMI, le successeur annoncé de la prise péritel

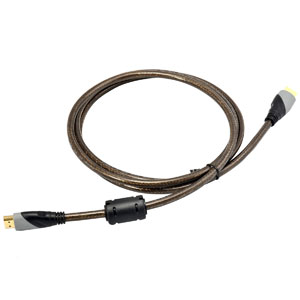

Cable HDMI :

Cable HDMI





Mini HDMI :

Certaines cartes graphiques disposent d'un connecteur mini HDMI
Pour les connecter sur un écran en HDMI, il faut un :
Adaptateur HDMI femelle / mini HDMI mâle

Celui-ci peut-être fourni avec la carte. Sinon, on peut l'acheter :

Adaptateur mini HDMI



ADAPTATEUR HDMI - Adaptateur HDMI femelle vers mini HDMI mâle - Couleur: Noir





Adaptateur HDMI - DVI :

Certaines cartes graphiques (ex : 9800 GTX) sont utilisables en HDMI avec un adaptateur HDMI - DVI
On peut également utiliser un câble.

Attention cependant : Le DVI ne transportant que l'image, il faudra utiliser un autre câble pour le son.





DVI Mâle et HDMI Femelle :

C'est le plus utile :

On peut :
- brancher l'adaptateur sur le PC : pour le connecter sur une TV avec un câble HDMI
- brancher l'adaptateur sur un écran d'ordinateur : pour connecter un mini-PC avec un câble HDMI

Adaptateur HDMI-DVI

Adaptateur HDMI - DVI Mâle/Femelle - 581701



Autre modèle :

Adaptateur HDMI-DVI

Adaptateur HDMI femelle - DVI-D mâle 24+1 pins contacts or 24k





DVI Femelle et HDMI Mâle :

Adaptateur DVI Femelle et HDMI Mâle



Câble HDMI vers DVI Mâle :

Câble HDMI vers DVI Mâle





Voir :

07/06/2006 : Clubic.com - Cartes graphiques HDMI et HDCP à tous les étages





Adaptateur HDMI vers VGA :

Pour connecter un écran VGA sur un Raspberry ou un mini-PC avec connecteur HDMI (Gigabyte Brix)

Sur Amazon.fr :
Adaptateur HDMI vers VGA sur Amazon.fr

Adaptateur HDMI vers VGA





Adaptateur HDMI vers VGA avec audio :

Adaptateur HDMI vers VGA avec audio





Ecran PC avec HDMI et haut-parleurs :

La présence d'un port HDMI sur un écran d'ordinateur est intéressant si on peut avoir le son sur les haut-parleurs de l'écran. Particulièrement avec un mini-PC sans sortie son (Gigabyte Brix).



Support.hp.com - Ordinateurs de bureau, moniteurs et téléviseurs HP - Le HDMI
"... Si vous utilisez le connecteur HDMI pour raccorder votre écran, vous devrez modifier certains paramètres sous Windows 7 pour pouvoir entendre le son via l'écran...



Il faut donc un écran avec HDMI et haut-parleurs intégrés :

- Écran PC Acer G246HYLBmjj sur Matériel.net





D'après mes recherches :

Pcloisirs.eu - problème son écran + hdmi + haut parleurs [Résolu]
"j'ai connecté mon écran d'ordi (full hd) avec un cable hdmi sur ma carte graphique, jusque là tout va bien, j'ai le son qui sort de mon écran..."

Forum.Generation-nt.com - Son haute définition HDMI uniquement sur écran et pas les haut parleurs..
"J'ai acheté un câble HDMI/HDMI pour relier mon écran à mon pc, et tout marche correctement. Seulement le son haute définition par le biais du HDMI (Realtek HDMI Output) ne sort que sur les enceintes intégrée à mon écran (Samsung Syncmaster F2380M)..."



Le port HDMI de la carte graphique ne transporterait que l'image ?
Mais certains affirment qu'il suffit de :
- sélectionner HDMI dans le Panneau de configuration Son, onglet Lecture

Forums.Futura-sciences.com - probléme de son PC/TV par HDMI
"... Sur un PC, le port HDMI est géré par la carte graphique et ne transporte que l'image (c'est une des raisons pour lesquelles le display port pourrait le supplanter rapidement, car ce standard est capable sur un pc de prendre l'image et le son)..."

Commentcamarche.net - Problème liaison hdmi pc tv hd



Voir aussi : Sortie audio HDMI, parametres et configuration.

PC.Loisirs.eu - Comment parametrer les sorties audio HDMI, haut parleurs, SPDIF





Carte vidéo et HDMI :

Des cartes vidéos récentes prennent en charge le son en HDMI



Carte vidéo avec HDMI :

Nvidia GeForce 560Ti

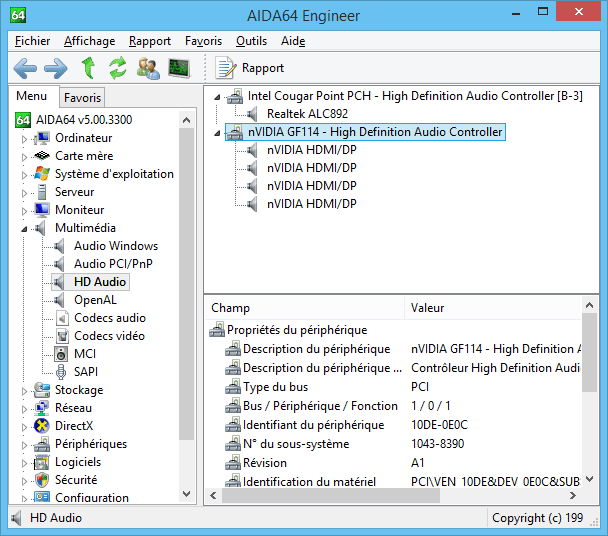

Aida64 - Multimedia HDMI



Carte vidéo sans HDMI :

Nvidia GeForce 9800GTX+

Aida64 - Multimedia - sans HDMI
