Stockage réseau (NAS - Ethernet - Wifi)

Autres pages :

Voir aussi mes pages :

My Book World Edition



Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





Rappel :
Le disque dur est l'élément le plus précieux d'un ordinateur, car il contient tous les documents et données que l'on accumule au cours de l'utilisation et qui sont uniques et irremplaçables. C'est aussi l'élément le plus fragile.
Il faudra donc veiller à son bon fonctionnement (voir) et procéder à son remplacement dès qu'il montrera des signes de faiblesse (erreurs d'écriture ou perte de fichiers).
On pourra donner une "seconde vie" à un disque ancien en le plaçant dans un boîtier externe (voir).

Sauvegarder régulièrement ses données sur un autre support permettra de se prémunir contre une défaillance. Voir ma page : La sauvegarde.





Disque dur réseau (NAS - Ethernet / Wifi) :

Un disque dur réseau est plus pratique qu'un disque dur USB :
On le branche sur un routeur ou un switch, et on peut y accéder par le réseau, indépendamment de l'ordinateur.
On peut également l'utiliser comme serveur de fichier, pour accueillir un site web accessible sur Internet, etc.

Un disque dur réseau possède une adresse IP, comme n'importe quel élément de réseau.
Il est souvent accessible par une interface (console d'administration) afin de le paramétrer (restriction d'accès, serveur FTP, sauvegarde, etc.)

Souvent, les disques durs réseau peuvent également être branchés en USB.
On peut également y brancher une imprimante en USB pouvant être utilisée en réseau, ou un autre disque dur en USB pour augmenter l'espace de stockage.

Dans les solutions professionnelles, un NAS peut contenir plusieurs disques durs et fonctionner en RAID



La marque la plus réputée : Synology : voir ma page
Il existe d'autres marques QNAP, D-Link, eTRAYz de Xtreamer, Thecus, Buffalo : voir ma page





Avantages d'un NAS sur un disque dur externe classique :

Accessible sur le réseau, gestion des droits d'accès, accès FTP, serveur iTunes, serveur d'imprimante, etc.





Il existe deux types de disques réseau :
- en RJ45 (Ethernet ; privilégier le Gigabit)
ou :
- en Wifi



1 - Serveurs NAS :

NAS = Network Attached Storage

Les serveurs NAS sont chers mais très pratiques car accessibles par le réseau.
Ils sont, en général, utilisés dans le domaine professionnel.
Cependant, on en trouve à des prix de plus en plus abordables.

Ils peuvent accueillir des fichiers (photos, vidéos, musique), sites web, et être accessibles en réseaul local ou sur Internet (avec une adresse Dyndns par exemple : voir ma page)



Liens :

- Serveur de stockage en réseau (NAS) sur Wikipedia





NASFR.com : site dédié aux NAS :
http://www.nasfr.com/

13/03/2006 : Forum.macbidouille.com - Le point complet sur les disques réseaux de type NAS





Important Avantages et inconvénients du NAS :

Le NAS est-il une bonne solution pour un usage privé ?

En cas de défaillance, la récupération de données peut se révéler plus problématique. Particulièrement si on a installé un RAID.

Le RAID 1 représente une protection. Mais il ne constitue pas une sauvegarde.

En cas de coupure de courant, on peut perdre toutes ses données avec un NAS.
Il est fortement recommandé d'utiliser un onduleur.(voir ma page)





RAID :

Voir aussi ma page : Supports de sauvegarde

  avantage disques principe de fonctionnement
RAID 0 rapidité 2 Les données sont écrites par moitié sur chaque disque = rapidité
Si un disque lâche, toutes les données sont perdues.
RAID 1 sécurité 2 Les données sont écrites sur les deux disques en même temps.
Si un disque lâche, les données sont sur l'autre disque.
RAID 5   3 ou plus Les données sont réparties sur les 3 (ou plusieurs) disques.
Si un disque lâche, un calcul de parité permet de retrouver les données sur les disques restants.



23/09/2004 : LaRuche.it - Le RAID : théorie et pratique
"Intégré sur un nombre croissant de cartes mères, le RAID reste cependant une inconnue pour beaucoup d'entre vous. RAID 0, RAID 1, RAID 0+1, JBOD, RAID5, Matrix RAID sont autant de possibilités que nous vous proposons d'expliciter. Nous avons également réalisé des tests pratiques afin d'illustrer les performances que peuvent apporter certaines solutions RAID..."



Tenalpc.free.fr - Exemples de problèmes rencontrés en RAID 5



Mydiskmanager.com - Raid0, Raid1, Raid5, JBOD c'est quoi le Raid ?



JBOD = Just a Bunch Of Disks

- JBOD sur Wikipedia

Labo-microsoft.org - Le JBOD
"Le mode JBOD (Just a Bunch Of Disks) ou RAID linear, est implémenté dans quasiment toutes les cartes RAID du marché. Il permet tout simplement de rassembler plusieurs disques durs en une seule unité logique de plus grosse capacité.
Par exemple si l'on possède un disque de 8Go, un disque de 10Go et un disque de 30Go, on peut les rassembler en un seul disque dur logique de 48Go...."

PCWorld.fr - Le RAID : théorie et pratique le RAID 0+1, le JBOD et le Matrix RAID
"Le JBOD (Just a Bunch of Disks) a pour seule particularité de combiner vos disques durs pour former un seul volume mais sans aucune tolérance de panne ou un quelconque gain de performances contrairement aux autres niveaux de RAID. Les données sont enregistrées disque par disque de façon totalement transparente pour l'utilisateur...
... le JBOD, contrairement au RAID 0, permet éventuellement de récupérer des données si un des disques tombe en panne. Avec le RAID 0, la défaillance d'un disque est nettement plus problématique. Il est d'ailleurs déconseillé de multiplier les disques en RAID 0, un RAID 0+1 étant nettement plus sécurisant et sécurisé."





Le Drobo, pour Mac OS X :

Site offciel (anglais) :
http://www.drobo.com/

Plus de distributeur français.
Plus de nouvelles depuis 2012 en France :
Cnetfrance.fr - Dobro présente des boîtiers de stockage RAID Thunderbolt

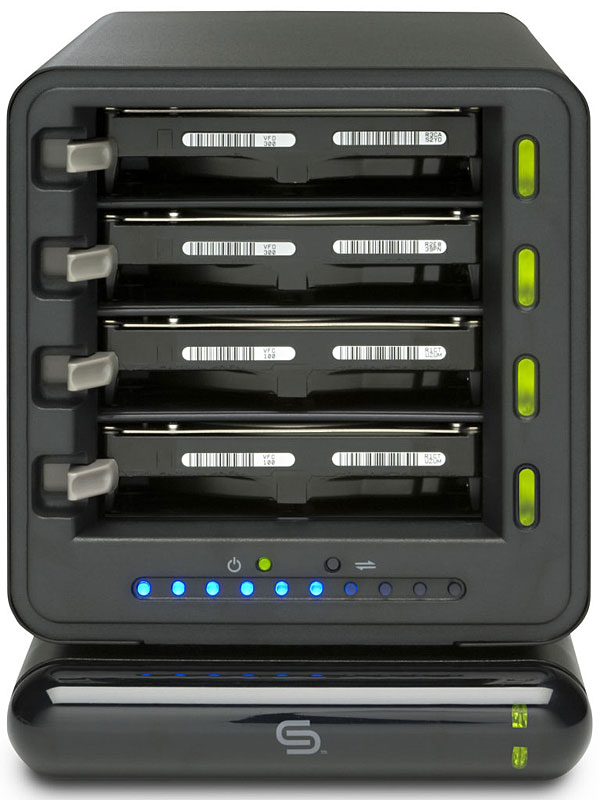

Drobo
Le Drobo



06/04/2010 : MacGeneration.com - Drobo lance un NAS
"Avec le Drobo FS, Drobo s'attaque au marché des NAS. Cette solution de stockage peut refermer jusqu'à 5 disques durs. La particularité de Drobo, par rapport aux autres solutions RAID classiques, est de pouvoir abriter des disques avec des tailles différentes.
Cet appareil embarque donc un port Ethernet Gigabit et peut faire office de serveur DLNA, iTunes et UPnP. Il gère de manière native les protocoles AFP et SMB.



22/04/2009 : Mac4Ever - Mac4Ever teste le Drobo
"Drobo est une famille de périphériques de stockage contenant plusieurs disques durs.
Drobo est un boîtier contenant plusieurs disques durs, que l'on relie au Mac en Firewire ou en USB.
Drobo utilise un système RAID propriétaire pour sécuriser les fichiers stockés en utilisant la redondance entre les disques (comme un RAID 5), tout en permettant une très grande souplesse dans le nombre et la capacités des disques qui le composent."





2 - Disque dur réseau Ethernet :

Les disques externe réseau ne sont pas des serveurs NAS.
Ce sont simplement des disques externes avec connexion Ethernet.





Western Digital :



My Cloud et My Cloud Mirror :



My Cloud :

Site officiel :
Wdc.com - Solution de stockage centralisée et Cloud personnel

"Enfin, un cloud bien à vous – Enregistrez tout au même endroit et accédez-y où que vous soyez avec votre PC, Mac, smartphone ou tablette. Protégez vos fichiers avec la sauvegarde automatique pour tous vos ordinateurs. Et avec les envois de fichiers directs depuis vos appareils mobiles, toutes vos données importantes sont stockées en toute sécurité sur votre cloud personnel. "

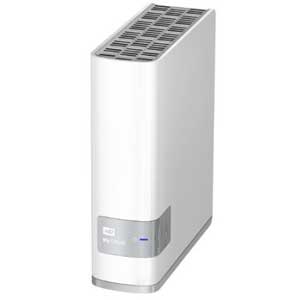

WD My Cloud

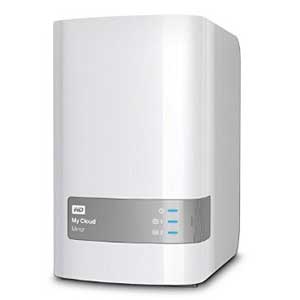

My Cloud Mirror (2ème génération)
WD My Cloud





Western Digital = anciens modèles :



My Book Live :

"Connectez ce lecteur performant à votre routeur sans fil pour profiter d'un stockage partagé sur votre réseau personnel, accessible de chez vous et depuis l'extérieur. Partagez des fichiers avec les ordinateurs Mac et PC, diffusez des flux multimédias vers votre téléviseur et vos appareils DLNA, et accédez à des fichiers à distance avec l'application WD 2go et le site web WD. "



My Book Live Duo :

"Connecté à un routeur sans fil, My Book Live Duo offre une solution de stockage à deux disques partagé sur votre réseau personnel. Idéal pour stocker tous vos contenus multimédias et fichiers en un seul emplacement pour y accéder où que vous soyez et les sauvegarder avec une double sécurité grâce à RAID 1.



17/12/2010 : LaRuche.it - Test : WD My Book Live 1 To
"Avec son My Book Live, Western Digital essaye de simplifier et de démocratiser l'usage du NAS...





My Book World Edition :

Deux modèles avec 1 ou 2 disques durs :
- My Book World Edition = sauvegarde sur 1 disque : 1 To ou 2 To
- My Book World Edition II = sauvegarde sur 2 disques : 2 To ou 4 To

My Book World Edition
My Book World Edition

My Book World Edition II
My Book World Edition II



Test :

25/05/2007 : 01net.com - My Book World Edition II : Un disque dur réseau vraiment (trop) facile à utiliser





- WD Livewire

Pour professionnel :
- WD ShareSpace - 2, 4 ou 8 To en RAID 5





Lacie d2 :

15/07/2007 : Configmac.com - Essai du disque dur Lacie d2 Ethernet disk mini





SAN Storage Area Network :

Un SAN (Storage Area Network) est un réseau, séparé du réseau local (LAN) et d'internet (LAN)...

Commentcamarche.net - SAN (Storage Area Network)

- Réseau de stockage SAN sur Wikipedia



01/01/2007 : Touslesreseaux.com - Test du Netgear SC101 (obsolète : utilise des disques durs IDE)

"Le SC101 est un Micro SAN (Storage Area Network). Dans le cadre professionnel, un SAN est un réseau, séparé du réseau local (LAN) et d'Internet (WAN), qui permet de mettre en place les ressources de stockage nécessaires et partagées par les différents serveurs du réseau. Un SAN apporte l'avantage de centraliser le stockage et sa gestion dans un seul endroit au lieu de le répartir dans tous les serveurs qui auront besoin de stocker des données.
Ceci est valable dans le cas de gros réseau professionnel, évidemment le SAN peut être utilisé en stockage partagé entre plusieurs machines dans des réseaux plus petits, aussi bien privés que professionnels."





3 - Disque dur réseau Wifi :

Ce sont des disques durs externes accessibles par un réseau Wi-Fi. Encore peu répandus

Remarque : on peut aussi, par exemple, mettre un dongle Wifi sur un serveur NAS (ex : Synology) et le rendre accessible en Wifi.

- Voir aussi ma page : Disque externe Wifi (Android, iPad, iPhone)

- Voir aussi ma page : Boitier pour disque dur externe 2.5 pouces - Boitier Wi-Fi





Time Capsule de Apple :

Time Capsule est à la fois un routeur Wi-Fi 802.11n et un disque dur réseau d'une capacité de 500 Go ou 1 To.

Sur le site Apple :
http://www.apple.com/fr/timecapsule/

La sauvegarde avec Time Capsule :
http://www.apple.com/fr/timecapsule/backup.html

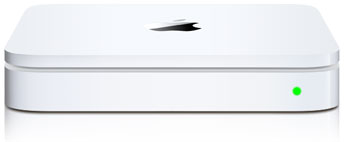

Time Capsule de Apple
Time Capsule de Apple



Liens et tests :

09/08/2011 : LaRuche.it - Les nouvelles Time Capsule plus performantes
"En juin dernier, Apple a renouvelé discrètement ses bornes Time Capsule et AirPort Extreme. La première fait office de disque dur réseau avec le support des sauvegardes Time Machine avec en plus les fonctionnalités de routeur avec quatre ports Ethernet Gigabit et la gestion de plusieurs réseaux Wi-Fi simultanément. L'AirPort Extreme est identique, mais n'embarque pas de disque dur et se contente des fonctions de routage..."



12/07/2010 : NextInpact.com - Apple : votre Time Capsule de 2008 est peut-être à réparer
Apple vient de publier une annonce importante pour les possesseurs de bornes de sauvegarde Time Capsule : en fonction du numéro de série de votre produit, vous êtes éligible à un remplacement pur et simple pour cause de mauvais fonctionnement.
Voir Support.apple.com - Time Capsule : ne s'allume pas



19/04/2010 : LaRuche.it - Une mise à jour pour le Time Capsule
"Apple a publié une mise à jour estampillé "Mise à jour de la sauvegarde Time Capsule 1.0",
Ce correctif vise à régler un problème entrainant la corruption des sauvegardes, les rendant ainsi illisibles."



Time Capsule 2009 :

27/10/2009 : MacBidouille.com - Aperçu du Time Capsule V3
"En Mars 2009, Apple a présenté un second modèle qui apportait par rapport au précédent le dual band, la possibilité d'utiliser simultanément les fréquences 2,5 et 5 GHz pour créer deux réseaux, le 5 GHz étant utilisé de près pour augmenter les débits et le 2,4 GHz de plus loin pour améliorer la portée.
En juillet 2009, Apple a procédé à une mise à jour mineure revoyant uniquement la capacité des disques.
En octobre 2009 , Apple a présenté un nouveau modèle, celui donc nous allons vous parler. La différence se situe au niveau du MIMO (Multiple Input Multiple Output). La borne utilise maintenant 3 canaux en entrée et 3 en sortie contre deux et deux auparavant. Apple revendique une amélioration des débits de 50% et de la portée de 25%.



16/03/2009 : MacGeneration.com - Test de Time Capsule 1 To (édition 2009)
"Cet appareil conviendra à tous ceux qui n'ont pas envie de s'enquiquiner avec un serveur dédié, et qui ont des besoins relativement basiques (partage de fichiers, sauvegarde…). Son intégration avec les autres technologies Apple, notamment avec Time Machine et MobileMe rendent l'objet réellement intéressant."

14/04/2009 : LaRuche.it - Test : Time Capsule 2009



Time Capsule 2008 (première version) :

17/06/2008 : Zone-Numerique.com - Apple Time Capsule 1 To

04/03/2008 : Zdnet.fr - Apple Time Capsule
ou :
http://www.zdnet.fr/produits/test/apple-time-capsule-39379178.htm

13/03/2008 : Macgeneration.com - Test de Time Capsule 500 Go





Autres :

Dllink.fr - DSM-G600 Serveur de stockage sans fil

Generation-nt.com - Une gamme de disques durs Wifi chez Asus

Bestofmicro.com - Le disque dur externe Wi-Fi





Remarque Sauvegarder régulièrement !
Un disque dur n'est pas éternel. Un jour ou l'autre, le disque dur va "lâcher" et devenir inutilisable.
Pour cela, il est recommandé de sauvegarder régulièrement ses données sur un autre support (CD-ROM, DVD-ROM ou disque dur externe (voir ma page)





Actualités :



01/10/2012 : Matériel - Stockage réseau - NAS
Comptoir-Hardware.com - 5 tests de NAS chez 59Hardware
- ICY BOX IB-NAS5520T
- Qnap TS-269 Pro
- D-Link DNS-320L
- Synology DS213+
- Iomega ix2



04/09/2012 : NextInpact.com - DS413j : Synology renouvelle son NAS d'entrée de gamme à quatre baies
Après avoir renouvelé ses NAS à deux emplacements avec les DS213 et DS213+, Synology dévoile aujourd'hui un nouveau modèle avec quatre emplacements : le DS413j...
Il devrait certainement bénéficier de la toute dernière mouture du Disk Station Manager (aka DSM) : la 4.1 qui est sortie il y a quelques jours à peine.
31/08/2012 : NextInpact.com - Synology DSM 4.1 : la version finale est disponible pour les NAS à partir x09



04/06/2012 : Matériel - Stockage réseau - Serveur NAS
Un serveur NAS est un disque dur externe accessible par le réseau. Il permet de stocker des données (vidéos, musiques, images) qui seront accessibles par l'ensemble des ordinateurs du réseau.
Selon la marque (exemple : Synology) et la puissance, il permet bien d'autres choses. Voir mes pages : Stockage réseau - Synology
Un serveur NAS peut être constitué de 2 ou plusieurs disques durs que l'on peut monter en RAID.
PCWorld.fr - Comparatif : 9 NAS deux baies testés
"Avec les besoins en espace de stockage qui explosent et la multiplication des clients au sein d'un même foyer, le choix du NAS pour stocker et sauvegarder s'impose de plus en plus...
Un particulier peut se contenter des nombreux produits d'entrés de gamme. Il favorisera les produits peu bruyants, discrets, esthétiques et moins consommateurs d'énergie..."
Les modèles retenus :
- Synology DS212J - Synology DS212 - Qnap TS-259Pro+
Les autres modèles testés :
Western Digital My Book Live Duo - Thecus N2800 - Qnap TS-212 - Qnap TS-219PII
Synology DS212+ - Synology DS712+



21/03/2012 : Presence-pc.com - Synology lance ses DiskStation DS412+ et DS112
Destiné aux PME, le DS412+ possède quatre baies et accepte donc autant de disques durs SATA 3 Gbps au format 3,5 pouces ou 2,5 pouces, configurables en RAID 0, 5, 6, 10...
Le DS112 est quant à lui un NAS à une seule baie, qui accepte donc un seul disque dur SATA (2,5 pouces ou 3,5 pouces)...

12/03/20/12 : 59Hardware.net - NAS Buffalo TeraStation Pro
"Buffalo est leader des ventes de NAS à l'échelle mondiale. C'est pourquoi nous nous devions de passer au crible l'un de leur modèle phare: le TeraStation Pro... Dans notre modèle testé, nous retrouvons une capacité totale de 4To répartis sur quatre unités installées.
Conclusion : Difficile d'être convaincu par le Buffalo TeraStation Pro du point de vue performances. Avec des débits trop souvent en dessous des 20Mbps, les amateurs de débits soutenus préféreront s'orienter vers Qnap ou Synology...



03/02/2012 : Onduleur
Presence-pc.com - Onduleur : protéger votre PC de la coupure
"Si vous habitez à la campagne, vous avez sûrement déjà eu le problème : une coupure de courant inopinée qui vous fait perdre votre travail ou qui grille littéralement votre modem. La solution a un nom : onduleur. L'UPS (ASI en français, Alimentation Sans Interruption) est — en simplifiant — une grosse batterie externe qui va permettre d'alimenter plusieurs appareils en cas de panne de courant. Contrairement aux idées reçues — et pour peu que vous n'ayez pas un ordinateur de gamer avec deux cartes graphiques en SLI/CrossFire —, les onduleurs restent abordables : moins de 150 € pour des produits de qualité...
Sans avoir testé en profondeur le matériel, les marques reconnues comme APC ou Merlin Gerin (Eaton) sont de bons choix.

Voir aussi mes pages :
- Matériel : Onduleurs - Onduleur sur Amazon.fr
- Onguleur et serveur NAS Synology

J'utilise un - BE700G-FR - Onduleur BACK-UPS ES - 700VA / 405 W
- Installation d'un onduleur APC sur Synology



17/01/2012 : Cloud Station Synology
NextInpact.com - Synology DSM 4.0 bêta : une « Cloud Station » pour synchroniser vos fichiers
"Synology vient d'annoncer une nouvelle version bêta de son interface de gestion : le Disk Station Manager. Estampillé 4.0, celle-ci bénéficie d'un design légèrement revu et corrigé, et de quelques nouveautés relativement INtéressantes comme, par exemple, la « Cloud Station ».
- Voir aussi mes pages sur les Synology

Un serveur NAS Synology, c'est pratique pour partager des fichiers sur un réseau.
Du plus simple, pour le particulier, au plus évolué pour les PME.
Disque(s) dur(s) à acquérir en complément.





18/08/2011 : Presence-pc.com - SAS ou SATA pour un serveur ?
"3,5" ou 2,5" ?
Nous avons déjà abordé dans le détail la question du format, le stockage professionnel étant rapidement en train d'abandonner le 3,5 pouces au profit du 2,5 pouces. Cette transition résulte essentiellement d'une amélioration des rapports performances/consommation/capacité par rapport au volume physique occupé dans les racks : un module 1U peut en effet accueillir 12 disques durs 2,5" contre seulement 4 disques durs 3,5".
SAS ou SATA ?
Aujourd'hui, la ligne qui sépare le monde professionnel de celui du grand public n'est plus uniquement définie par l'interface. Le SCSI a été remplacé par le SAS (Serial Attached SCSI), qui fonctionne en mode série comme le SATA, mais offre, tant sur le plan de l'infrastructure que des lecteurs proprement dits, un certain nombre de fonctions qui ont un intérêt stratégique pour les environnements professionnels, à commencer par la prise en charge des disques SATA sur les contrôleurs SAS...
Sachant que l'interface SAS offre une telle flexibilité, quels disques durs vaut-il mieux choisir : SAS ou SATA ?..."



28/07/2011 : Mac OS X Lion et les NAS
NextInpact.com - Mac OS X Lion et les problèmes avec les NAS : faisons le point
"La mise à jour Lion apporte un changement du côté du protocole AFP et de Time Machine. Un problème pour les NAS qui doivent apporter un changement de leur côté pour être parfaitement compatibles.
Tour d'horizon des marques : Buffalo, Netgear, QNAP, Synology, Thecus, Ve-Hotech, Western Digital
