Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





USB 3.0 :

L'USB 3.0 est bien plus rapide que l'USB 2.0

Il existe des ports USB 3.0 sur les ordinateurs récents (reconnaissables à leur couleur bleue)
Pour les ordinateurs plus anciens, on pourra installer une carte USB 3.0



Sur certains ordinateurs de bureau, les ports USB 3.0 sont à l'arrière du boitier.
Dans ce cas, on pourra ajouter un Hub USB 3.0 : Voir ma page



Type débit théorique débit réel Documentation
USB 1.1 12 Mbps   - Wikipedia.fr
- Commentcamarche.net
USB 2.0 480 Mbps 20 à 30 Mo/s
USB 3.0 4.8 Gbps 65 à 150 Mo/s Nouvelle norme plus rapide
12/01/2009 : Generation-nt.com - CES : L'USB 3 moins performant que prévu ?
07/10/2009 : Laruche.it - USB 3.0 : les performances face à l’USB 2.0 et à l’eSATA !
USB 3.1 10 Gbps   Nouvelle norme (2015-2016)
Elle apparait en même temps que les connecteurs identiques et symétriques (Type C)
Voir sur : http://www.usb.org/
On voit que l'USB 1.1 a un débit trop faible pour un disque dur.
Le débit en USB 3.0 dépend du périphérique et de la carte USB 3.0 : voir ma page : CrystalDiskMark et CrystalDiskInfo

Artsmartiauxcombat.com - USB 3.0 SPEED COMPARISON





Acheter une carte contrôleur USB 3.0 :



Il est nécessaire de disposer d'un port PCI-Express pour brancher une carte USB 3.0

Certaines cartes USB 3.0 sont équipées d'un connecteur interne permettant de brancher un hub en façade de l'ordinateur.



Attention : il existe des cartes contrôleurs en PCI Express 1x et des cartes contrôleurs en PCI Express 4x

Il peut être intéressant d'acheter une carte avec connecteur 20 broches (voir ci-dessous) afin de pouvoir ajouter un hub en façade.

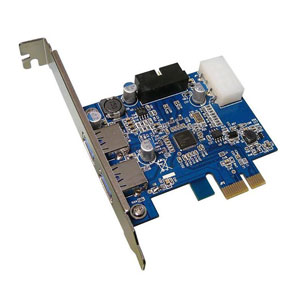

Carte USB 3.0 avec connecteur interne :

Carte équipée d'un connecteur 20 broches permettant de brancher un hub USB 3.0 en façade (voir page suivante)

Site officiel :
Kalea-informatique.com - Cartes PCI Express USB 3.0 Superspeed

Carte USB 3.0 avec connecteur interne

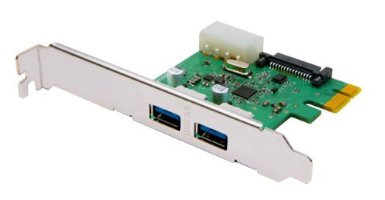

Transcend TS-PDU3 :

Carte contrôleur en PCI Express 1x

Sur le site officiel :
Transcend-info.com - USB 3.0 Expansion Card : PDU3
PC Interface PCI Express 2.0 single lane (x1)
Windows XP Windows Vista Windows 7 Windows 8 Windows 10

Transcend TS-PDU3





AsRock USB 3.0 Card :

Carte contrôleur en PCI Express 1x

C'est celle que j'ai acheté.
Elle est moins rapide qu'un vrai port USB 3.0 d'origne : voir ma page
Il est nécessaire d'installer le pilote présent sur le CD-ROM, sinon la carte n'est par reconnu, même sous Windows 7. Pénible.

Sur le site officiel :
Asrock.com - USB 3.0 Card

Carte USB 3.0

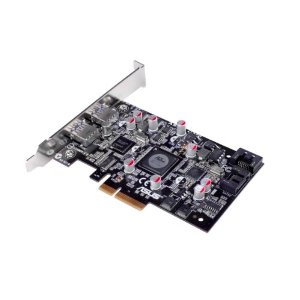

ASUS U3S6 :

Contrôleur en PCI Express 4x

Voir les commentaires des utilisateurs

L'utilisation du port SATA de la carte Asus U3S6 n'est pas recommandé, car elle est équipée d'un contrôleur Marvell peu performant. Voir sur Forum.Hardware.fr

Sur le site officiel :
Asus.com - U3S6 : True USB 3.0 & True SATA 6Gb/s Support

Asus U3S6



Voir aussi sur LDLC : http://www.ldlc.com/fiche/PB00098284.html
"cette carte contrôleur vous permettra de bénéficier à la fois des normes SATA 6Gbps et USB 3.0 sur votre PC. D'interface PCI-Express 4x (compatible avec les ports PCI-Express 8x et PCI-Express 16x mécaniques)"



La carte fille Asus U3S6 permet d'avoir un port SATA 6 Gbps sur une carte mère équipé en SATA 3 Gbps.
Mais selon certains, le contrôleur Marvell de cette carte est peu performant.
Voir sur Forum.Hardware.fr :
"... Je ne suis pas sur que ta solution soit viable (utiliser un contrôleur Sata 3 + USB 3.0, type Asus U3S6).
Car ces cartes utilisent souvent un contrôleur Sata type Marvell. Et on a vraiment vu mieux. Et ça m'étonnerait que tu verras une différence en utilisation courante (hors benchmark) en utilisant ce type de carte par rapport au contrôleur Sata 2 natif de la carte mère..."





Anker USB 3.0 PCI-E Express Card :

Pilotes pour Windows XP, Vista, and Windows 7 (32/64-bit) inclus sur le CD fournit
Cette carte n'est pas compatible avec Windows 8

"Cette carte PCI-E est alimentée par un connecteur d'alimentation 4 broches. Veuillez vérifier que la carte mère de votre ordinateur est équipée d'une prise pour connecteur d'alimentation 4 broches avant l'achat. Ceci est nécessaire pour assurer une alimentation suffisante et des transferts stables, particulièrement pour des gros transferts de données depuis des disques durs (3 To ou plus).
une alimentation Molex peut s'avérer être indispensable."

Modèle 2 ports sur le site officiel :
Anker.com - Uspeed PCI-E to USB 3.0 2 Port Express Card

Uspeed

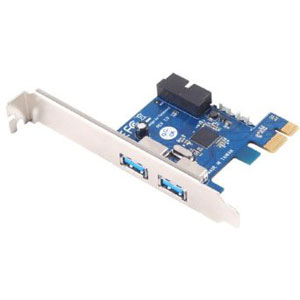

Silverstone SST-EC04-P :

Silverstone SST-EC04-P



Test :

25/06/2012 : Cowcotland.com - SilverStone SST-EC04, quatre ports USB à petit prix
vendue entre 20 et 30€, la SilverStone EC04 est une carte intéressante, pour qui cherche à disposer de quelques ports USB 3.0 en plus.

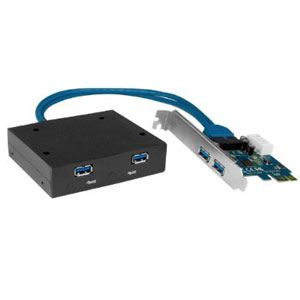

Icy Box IB-AC614 :

Carte fournie avec un hub USB 3.0 à mettre en façade : voir ma page



Mauvais avis sur le site Amazon.fr, mais le test du site 59Hardware.net est enthousiaste.

Voir également les avis négatifs sur LDLC

Icy Box IB-AC614



Test :

10/06/2013 : 59Hardware.net - Icy Box IB-AC614
"Alors que l’immense majorité des produits concurrents se contentent d’une simple carte PCI dotée de deux connecteurs, le Icy Box IB-AC614 offre en plus le rack de façade. C’est pourquoi il est la meilleure alternative disponible à ce jour."





Acheter un Câble USB 3.0 :

1.8 m est suffisant dans la plupart des cas.
Il existe des modèles de 1 m et de 3 m.

Câble USB 3.0
1 m
1.8 m
3 m





Liens :

- Universal Serial Bus sur Wikipedia

Support.microsoft.com - Bien utiliser sa clé usb ou une carte SD





Tests - Actualités :

26/05/2011 : Hardware.fr - USB 3, où sont les 5 Gbps promis ?
Nous mettons actuellement en place un nouveau protocole destiné à tester les cartes mères modernes. L'USB 3 fait forcément partie de la donne, puisque diverses implémentations sont utilisées par les fabricants, avec notamment des contrôleurs de chez Renesas (NEC), ASMedia ou EtronTech. Comment pousser ces contrôleurs dans leurs derniers retranchements ? Si SuperTalent à communiqué en juin dernier sur sa RAIDDrive qui avait atteint les 371 Mo/s, il est difficile de trouver un autre périphérique capable de s'approcher de cette vitesse. Nous avons mis la main sur 5 boitiers externes USB 3 pour disques durs 2"1/2 afin de voir quelle puce ils utilisaient pour faire office de pont SATA vers USB :
- Icy Box IB-288StU3-Wh / ASMedia ASM1051
- Lian Li EX-10QI / ASMedia ASM1051
- Akasa Noir S / ASMedia ASM1051
- Zalman ZM-HE250 U3 / Prolific PL2771
- Icy Dock MB668U3-1SB / LucidPort USB300-REV2



16/06/2010 : PCWorld.fr - Quel est l'avenir de l'USB 3.0 ?
"Intel aurait repoussé l'introduction de l'USB 3.0 dans ses chipsets à 2012, et AMD a récemment conclu un partenariat avec Renesas (ex NEC), ce qui laisse à penser qu'il ne compte pas se presser pour intégrer la nouvelle interface dans ses solutions."

07/06/2010 : LaRuche.it - Chipsets Intel et USB 3.0 : pas avant 2012 ! Au profit de Light Peak ?
"L'USB 3.0 est présent sur un nombre croissant de cartes mères mais on ne peut pas réellement dire que l'adoption soit massive. La raison est simple : aucun chipset ne supporte en natif la troisième itération de l'Universal Serial Bus. Les fabricants de cartes mères doivent en effet inclure sur leurs cartes une puce additionnelle supportant l'USB 3.0.
De nombreux fabricants de périphériques USB, principalement de stockage, attendent avec impatience qu'Intel et AMD proposent le support natif de l'USB 3.0 dans leurs chipsets pour favoriser la vente de leurs produits..."

19/04/2010 : Generation-nt.com - USB 3.0 : caractéristiques, périphériques et connectiques
"L'USB 3.0 alias "SuperSpeed" fait timidement son apparition depuis ce début d'année 2010. Cette nouvelle norme de l'Universal Serial Bus dispose principalement d'une vitesse de transfert en nette amélioration, puisque l'on parle en théorie de 5 Gbit/s (4,8 Gbit/s soit 600 Mo/s). Pour mémoire, l'USB 1.x pouvait communiquer en mode lent (Low Speed) à 1,5 Mbit/s et entre 12 Mbit/s et 1,5 Mo/s en mode rapide (Full Speed). L'USB 2.0 (High Speed) atteint quant à lui 480 Mbit/s (soit 60 Mo/s). D'après l'USB-IF, consortium des acteurs qui soutiennent cette norme, l'USB 3.0 est donc annoncé dix fois plus rapide que son prédécesseur l'USB 2.0 !"



07/12/2009 : LaRuche.it - USB 3.0 : les performances face à l'USB 2.0 et à l'eSATA !
L’USB 3.0 apporte enfin un débit digne des disques durs actuels.
"En termes de débits maximum lors de tests pratiques, nous avons constaté une limitation autour des 130 Mo/s en écriture et autour des 140 Mo/s en lecture...
Pour les disques 2.5 pouces, l’intérêt de l’USB 3.0 est énorme : performances élevées et alimentation via le port USB alors que l’eSata requiert toujours une alimentation externe..."



27/03/2008 : Generation-nt.com - Wireless USB et USB 3.0 : l'avenir de la norme USB
USB 3.0 =  4,8 Gbits/s

19/09/2007 : PCWorld.fr - Vers l'USB 3.0...
