Lecteur SSD : M.2 et PCIe

Voir aussi mes pages :



Mise à jour : 20/06/2017



SSD M.2



Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





Le format M.2 :

M.2 est un connecteur.
Il existe du M.2 en SATA III et du M.2 en PCI-Express (le plus récent)

SATA M.2 Card
https://www.sata-io.org/sata-m2-card

M.2 (formerly known as NGFF) is a small form factor card and connector that supports applications such as Wi-Fi, WWAN, USB, PCIe & SATA, as defined in the PCI-SIG M.2 Specification

M.2 - mSATA Comparison : Where mSATA took advantage of an existing form-factor and connector, M.2 has been designed to maximize the usage of the card space, while minimizing the footprint.





Largeur / longueur :

On parle de "M2 2280"

2280 correspond à la largeur / longueur, soit 22 mm de large et 80 de long

Il existe d'autres tailles : 2230, 2242, 2280 et 22110

Voir :
Rog.asus.com - Buying An M.2 SSD? How To Tell Which Is Which



  mSATA M.2
Largeur (mm) 30 22
Longueur (mm) 50.95 30, 42, 60, 80, 110





M.2 en PCI-Express :

La nouvelle interface. Il faut que la carte mère soit compatible.

La plus rapide : 4 fois plus rapide que le SATA III
La plus chère.

A vérifier : il semble qu'on ne puisse pas l'utiliser pour un lecteur SSD de démarrage.

Jusqu'à présent les lecteurs SSD étaient connectés, comme les disques durs, sur un port SATA. Ce qui limitait leur débit à 6 Gbit/s (théorique). En pratique : 500 Mo/s en lecture (150 Mo/s pour un disque dur).
Maintenant, on voit apparaître des lecteurs SSD connectés sur le port PCI-Express. Cela permet d'atteindre des débits de 800 Mo/s.



01/2017 : Les modèles disponibles :
- Corsair Force MP 500
- HyperX Predator
- Intel 600p
- Samsung 960 EVO et Samsung 960 PRO



La future gamme Western Digital :
05/01/2017 : Hardware.fr - Western Digital présente son Black PCIe SSD
"Western Digital a profité du CES pour annoncer sa nouvelle gamme de SSD, les WD Black. Deux modèles au format M2-2280 connecté en PCIe Gen3 x4 qui profite naturellement de l'interface NVMe."

La future gamme de Samsung :
21/09/2016 : Hardware.fr - Samsung 960 Pro et Evo au format M.2
"... Ces SSD ont en commun une interface PCIe 3.0 sur quatre lignes et un nouveau contrôleur de Samsung, appelé Polaris..."

Un Samsung 960 EVO avec son connecteur M.2

Samsung 960 EVO





Modèles disponibles sur Amazon.fr :

20/06/2017 : Les dernièrs modèles disponibles sur Amazon.fr

Marque et modèle 128 Go (120) 250 Go (240) 500 Go (480) 1 To (960) 2 To
Samsung 850 EVO M.2   112,78 188,86 ,36
Samsung 960 PRO (PCIe)     326,99 569,41 1 186,99
Samsung 960 EVO (PCIe)   140,00 229,52 434,90

Crucial MX300 (M.2 2280)   99,80 149,90 284,99

HyperX Predator (PCIe)   187,89 345,95

RD400 (PCIe)





Samsung :





Samsung 850 EVO M.2 :

Sur le site officiel :
Samsung.com - 850 EVO sur le site Samsung
M.2 SATA III = 120, 250 et 500 Go

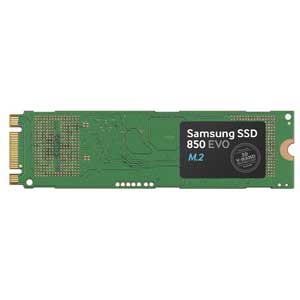

Samsung 850 EVO M.2





Samsung 960 Pro Serie (PCI-Express) :

Format = M.2
Interface = PCIe 3.0 x4, NVMe 1.2 (partiel)
Taille = 512 Go, 1 To et 2 To

Sur le site officiel :
Samsung.com - SSD 960 PRO NVMe M.2

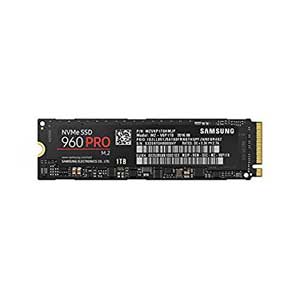

Samsung 960 PRO
512 Go
1 To



Test :

06/01/2017 : LesNumeriques.com - TEST / Samsung 960 Pro 1 To : du SSD à très haut débit
"La série 960 Pro se situe en haut de la gamme des SSD 2016-2017 de Samsung, exclusivement proposée sous la forme de modules M.2. Garantie 5 ans, cette série propose une endurance en écriture hors norme, gage de confiance envers les puces NAND 3D MLC utilisées ici. "





Samsung 960 EVO Serie (PCI-Express) :

Format = M.2
Interface = PCIe 3.0 x4, NVMe 1.2
Taille = 256, 512 Go et 1 To

Sur le site officiel :
Samsung.com - Samsung 960 EVO (site anglais)

Samsung 960 EVO
256 Go
512 Go



Test :

30/12/2016 : LesNumeriques.com - TEST / Samsung 960 Evo 1 To : du milieu de gamme qui vaut du haut de gamme
"Samsung a récemment renouvelé son offre en matière de SSD au format M.2, jusqu'ici limitée à la série 950 Pro. Désormais, la firme coréenne ne se limite plus au haut de gamme et tente une percée sur le segment du milieu de gamme avec la série 960 Evo qui, nous allons le voir, a tout d'une grande."





Samsung 950 Pro Serie (PCI-Express) :

Ancien modèle

Format = M.2
Interface = PCIe 3.0 x 4 (jusqu'à 32 Go/s) NVMe 1.1
Taille = 256 et 512 Go

Sur le site officiel :
Samsung.com - Samsung 950 PRO

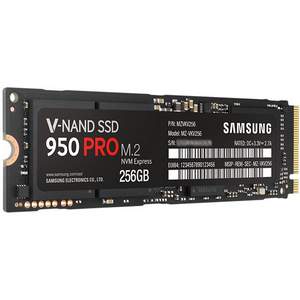

Samsung 950 PRO
256 Go
512 Go



Test :

13/11/2015 : LesNumeriques.com - TEST / Samsung 950 Pro 256 Go, SSD nouvelle génération
"La série de SSD Samsung 950 Pro est une série qui diffère des autres par bien des manières. En effet, la petite dernière de la société coréenne prend la forme d'un SSD au format M.2 2280 opérant sur bus PCI Express et sur une interface NVM Express...
Avec ce premier SSD M.2/NVMe grand public, Samsung propose un produit assez intéressant pour qui cherche une unité de stockage à haut débit et endurant..."

22/10/2015 : Tomshardware.fr - Samsung 950 Pro : la nouvelle référence !
"Ce jour est à marquer d’une pierre blanche dans l’histoire des supports de stockage. Le protocole NVMe (Non-Volatile Memory Express ou mémoire non volatile express) va remplacer l’AHCI sur un vaste éventail d’appareils, réduisant ainsi la latence et améliorant l’expérience utilisateur. On doit cette révolution au premier produit conçu spécifiquement pour un usage client, le Samsung 950 Pro...
... Grâce à son format M.2, il présente une consommation inférieure à celle du SSD 750 d’Intel qui est limité aux formats 2,5"..."

22/05/2015 : Clubic.com - Samsung 950 Pro : le 1er SSD NVMe en M.2
"... D'après nos tests, le Samsung 950 Pro est un bon SSD... pour peu qu'on ne l'utilise pas en mode aléatoire sur des profondeurs de queue trop importante, domaine dans lequel son contrôleur ne lui permet pas de rivaliser avec le 750 Series d'Intel.
... Le problème, c'est que même sur des exercices dans lequel il est à l'aise (et meilleur que le modèle d'Intel), il ne peut supporter une sollicitation trop longue, la faute à une élévation importante de température du contrôleur, qui le handicape sur des exercices qui demandent plus de temps qu'une simple copie d'un dossier. Et même les moins enthousiastes ne voudront pas d'un SSD dont les performances sont rapidement plombées pour laisser à une puce le temps de refroidir..."





Crucial :

Crucial : MX 300 et les anciennes gammes : BX200, MX200
http://www.crucial.fr/fra/fr/stockage-info





Crucial MX300 M.2 2280 :

M.2 2280 = 275 Go, 525 Go et 1 To

Sur le site officiel :
Crucial.fr - Crucial MX300

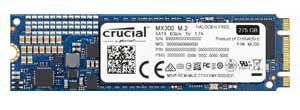

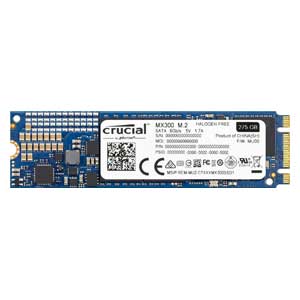

Crucial MX300 M.2 2280
275 Go
525 Go



27/07/2016 : Tomshardware.fr - SSD MX300 de Crucial : désormais de 275 Go à 1 To, bientôt en 2 To et M.2
"... Une version 2 To est également prévue, de même que des modèles au format M.2 2280 avec des capacités de 275 Go, 525 Go et 1 To...
On notera également que les performances annoncées par Crucial pour ses futurs SSD MX300 au format M.2 indiquent qu'ils ne seront pas compatibles NVMe mais seulement AHCI..."





Kingston :

Kingston est un fabricant de mémoire réputé.

Particuliers (UV400, V300, SSD FURY, HyperX SAVAGE, Predator PCIe)
http://www.kingston.com/fr/ssd/v





Kingston HyperX Predator (PCI-Express)

Sur le site officiel :
Kingston.com - SSD Predator PCIe = 240 Go, 480 Go

Sur le site officiel (dans la section SSD, Intégrateurs)
Kingston.com - Predator PCIe SSD



Les nouveaux lecteurs SSD ont une interface en PCI-Express (débit théorique maximum en PCI-E 3 gen : 4 Go/s) et sont au format M.2. Il n'y a plus de câble de données et d'alimentation puisqu'ils se branchent directement sur la carte-mère.
Deux branchements possibles :
- directement, si la carte-mère dispose d'un connecteur M.2
- avec un adaptateur HHHL pour brancher le SSD sur un port PCI-Express
Attention : Il faut une carte-mère récente, et le format M.2 est assez particulier. Voir la FAQ Kingston
Kingston.com - FAQ M.2

Niveau performance, on atteinf facilement les 1000 Mo/s avec de gros fichiers. Mais pour les petits fichiers (4 Ko), le débit est très faible :
07/10/2016 : Cowcotland.com - Test SSD PCI-E HyperX Predator 480 Go



Kingston HyperX Predator 480 Go M.2 et HHHL





Toshiba :





RD400 (PCI-Express) :

Sur le site officiel :
OCZ.com - RD400/400A Solid State Drive - PCIe® NVMe™ M.2 SSD

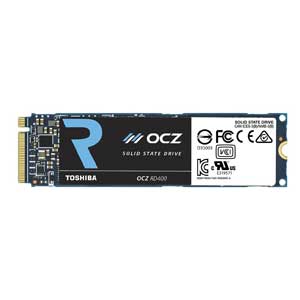

Toshiba RD400



Test :

17/06/2016 : Cowcotland.com - Test SSD Toshiba OCZ RD400 512 Go
"Avec le RD400, OCZ nous propose son SSD le plus performant. Un SSD qui est aussi le plus performant que nous avons testé, même face à d'autres solutions en PCI Express...
... le tout avec une garantie de 5 ans..."

06/06/2016 : Tomshardware.fr - Test : SSD OCZ RD400, meilleur rapport performance-prix du moment ?
"Jusqu’à présent dominé par le Samsung 950 Pro, le marché des SSD M.2 NVMe voit débarquer un nouveau concurrent à priori très intéressant : l’OCZ RD400 (ex-RevoDrive 400) de Toshiba...
... le Samsung 950 Pro domine le haut de gamme (grand public). L’OCZ RD400 vient donc se placer en concurrence directe avec lui, avec un tarif légèrement plus agressif..."

27/05/2016 : LesNumeriques.com - TEST / Toshiba OCZ RD400 512 Go : rapide et bien garanti
"... un modèle NVMe au format M.2 2280 livré seul ou sur une carte adaptatrice PCIe...
... Une prestation convaincante au niveau des débits, et ce, dans la majorité des cas de figure. Oui, les débits en accès aléatoire peuvent parfois être inférieurs à ceux de la concurrence, mais ce n'est pas très significatif en usage pratique. Finalement, on retiendra notamment que garantie et endurance sont confortables et accompagnées d'un service Advanced Warranty qui offre une véritable plus-value. "





Boitier USB 3.1 pour M.2 :

Le format mSATA semble être en fin de vie, remplacé par le M.2.
Il existe maintenant des boitiers USB 3.1 type C pour lecteur SSD M.2

Attention : celui-ci est pour lecteur SSD M.2 SATA (les plus courants actuellement)
Il ne convient pas aux lecteurs SSD M.2 PCIe (Samsung 950 et 960 par ex.) mais ces derniers sont encore à un tarif élevé.

Boitier USB 3.1 Type C pour M.2 KKmoon
