Hub USB 3.0 interne

Déplacé page suivante :

Page précédente :



Hub USB 3.0



Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).





Hub USB 3.0 interne :

Il existe des ports USB 3.0 sur les ordinateurs récents. Mais pas forcément en façade.
Dans ce cas, on pourra ajouter un Hub USB 3.0 qui permettra d'avoir des ports USB 3.0 à l'avant du boitier.

Pour les ordinateurs plus anciens, on pourra installer une carte USB 3.0 avec un connecteur USB 3.0





Connecteur USB 3.0 interne 20 broches :

Sur les cartes mères récentes, il existe un connecteur interne 20 broches.
Il permet de connecter un HUB USB 3.0 en façade.

Exemple sur une ASUS P8Z77-V Deluxe :

Connecteur USB 3.0 interne



Exemple sur une ASUS P8P67 :

P8P67 : connecteur interne USB 3.0

Connecteur USB 3.0 (20-1 pin USB3_34) :
Ce connecteur est dédié à la connexion de ports USB3.0 additionnels et est conforme au standard USB 3.0 qui peut supporter un débit pouvant atteindre jusqu’à 4.8 Gbps. Si le panneau avant de votre châssis intègre un connecteur USB 3.0, vous pouvez utiliser ce connecteur pour brancher un périphérique USB 3.0.

- Voir aussi ma page : Asus P8P67



Ce connecteur 20 broches permet de brancher un Hub USB 3.0 à mettre en façade de l'ordinateur.
Attention : un connecteur 20 broches supporte deux ports USB 3.0. Pour quatre ports USB 3.0 il faut deux connecteurs 20 broches

Si le port 20 broches n'est pas présent, on peut acheter une carte USB 3.0 équipée d'un connecteur 20 broches.





Mon installation :

Pour ajouter des ports USB 3.0 en façade sur mon ordinateur :
(les deux ports USB 3.0 sont situés à l'arrière du boitier, mais il y a un connecteur 20 broches sur la carte mère)

Ma configuration :
- Boitier Antec Three Hundred
- Carte mère ASUS P8P67

J'ai acheté :
- Un hub Bitfenix BFA-U3-K235-RP (voir ci-dessous)
- Un kit de montage pour lecteur 3.5'' dans baie 5.25''

Choix du kit de montage :
J'ai pris ce que j'ai trouvé :)
Il existe, normalement, des kits chez le fabricant du boitier



Présentation :

Le hub est un boitier fermé, avec des trous de vis pour la fixation sur chaque côté
Le kit de montage est en plastique. Une rainure permet de maintenir le hub. Il y a des trous de fixation sur le côte pour fixer le hub.
Les vis de fixation du hub étaient trop courtes. J'ai dû trouver des vis plus longues.

Il y a :
- 4 vis de fixations pour fixer le hub sur le kit.
- 4 vis de fixation pour fixer le kit dans le boitier de l'ordinateur

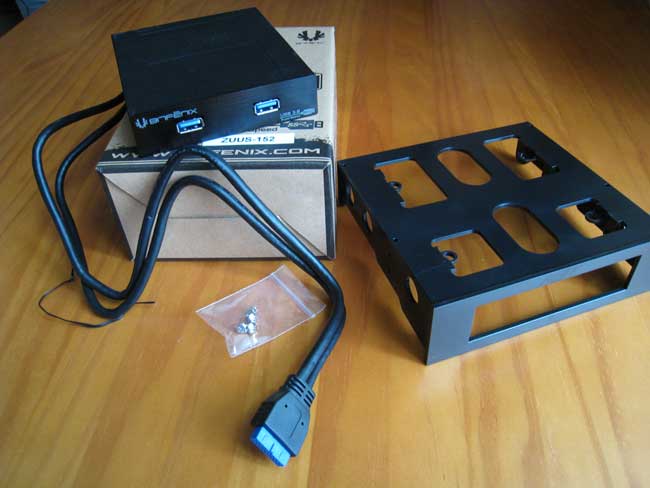

Préparation : Hub USB 3.0 et kit de montage



Installation :

- fixer le hub sur le kit de montage avec les vis de fixation du hub (ou d'autres vis si elles sont trop courtes)
- s'assurer que le hub est bien placé en profondeur avant de fixer définitivement les vis

Lorsque le hub est fixé dans le kit de montage, il faut l'installer dans le boitier :
- ouvrir le boitier,
- retirer la façade avant du boitier,
- dégager un emplacement 5.25 pouces : retirer la partie métallique du boitier et le cache plastique

- repérer le connecteur 20 broches, l'emplacement du détrompeur,
- rentrer le câble par l'avant du boitier, le fixer sur le connecteur
(attention à bien placer le câble pour éviter qu'il soit en contact avec un ventilateur),

- mettre en place le kit de montage sur lequel est fixé le hub (attention à respecter le sens)
- fixer le kit de montage sur les côtés avec les vis du kit
- refermet le boitier.

Les ports USB 3.0 sont actifs au redémarrage de l'ordinateur

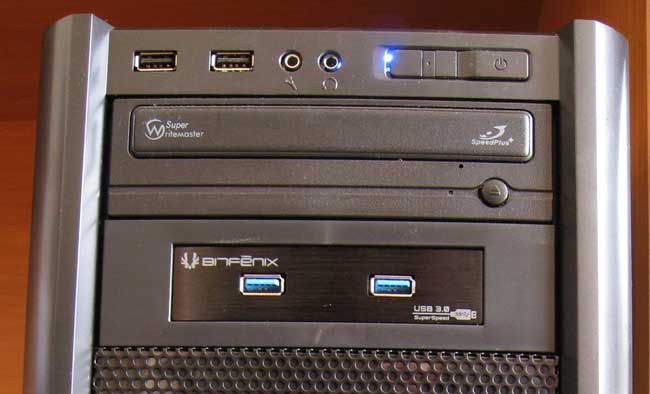

Hub Bitfenix sur boitier Antec Three Hundred





Hub USB 3.0 pour connecteur interne :

Le hub s'installe dans un emplacement 3.5 pouces (lecteur de disquette).
Pour le monter dans un emplacement 5.25 (lecteur de CD-ROM), il faut un kit de montage.

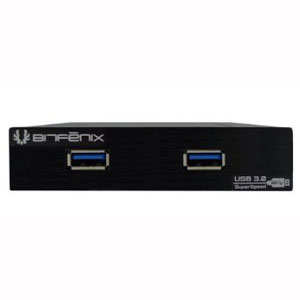

Bitfenix Front Panel USB 3.0 :

Bitfenix BFA-U3-K235-RP Front panel USB 3.0 2 Port

Site officiel Bitfenix :
http://www.bitfenix.com/global/en/products/accessories/usb3-front-panel/

Bitfenix BFA-U3-K235-RP



Exemple de montage d'un utilisateur :
Jmpcomputer.over-blog.com - De l'USB 3.0 en façade
"... Dans mon cas, il me faut donc un rack frontal équipé de deux ports USB 3.0 et de la prise correspondante avec 19 broches. Après quelques recherches sur Internet, j'ai choisi un rack BiFénix USB 3.0 Front Panel..."

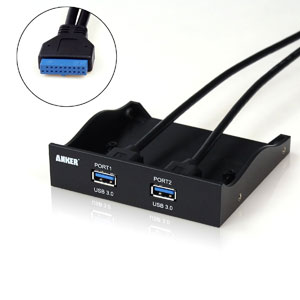

Anker® Uspeed panneau de façade USB 3.0 :



Anker® Uspeed panneau de façade USB 3.0





Carte USB 3.0 et connecteur :

Des cartes USB 3.0 équipées de connecteurs 20 broches



Carte USB 3.0 avec connecteur interne :

Carte équipée d'un connecteur 20 broches permettant de brancher un hub USB 3.0 en façade

Carte USB 3.0 avec connecteur interne





Icy Box IB-AC614 :

Carte fournie avec un hub USB 3.0 à mettre en façade

Sur le site officiel :
http://www.raidsonic.de/fr/products/details.php?we_objectID=8832

Icy Box IB-AC614



Test :

Mauvais avis sur le site Amazon.fr, mais le test du site 59Hardware.net est enthousiaste.

Voir également les avis négatifs sur LDLC :
http://www.ldlc.com/fiche/PB00145469.html

10/06/2013 : 59Hardware.net - Icy Box IB-AC614
"Alors que l’immense majorité des produits concurrents se contentent d’une simple carte PCI dotée de deux connecteurs, le Icy Box IB-AC614 offre en plus le rack de façade. C’est pourquoi il est la meilleure alternative disponible à ce jour."
