Lecteur SSD : Fixation

Voir aussi mes pages :



Disque dur SSD



Je tente de rassembler sur ces pages autant d'informations que possible pour les nouveaux utilisateurs d'un lecteur SSD
Tout cela, sans garantie :)
Recouper mes informations avec celles trouvées sur les liens que je donne.
Tenir compte des évolutions de matériel qui peuvent avoir lieu après la rédaction de ces pages.





Fixation du SSD :

Certains SSD sont fournis avec les supports de fixation (exemple : Intel 520), d'autres sont vendus sans (exemple : Samsung 830 version Desktop)

Un SSD est léger. Il n'a pas de pièces en mouvement. Il n'est donc pas obligatoire de le fixer solidement à l'intérieur du boitier (certains ne le fixent pas, ou avec un morceau de scotch)

Il existe des "entretoises" qui permettent de fixer un lecteur SSD (en 2.5 pouces) dans un emplacement de disque dur (en 3.5 pouces).

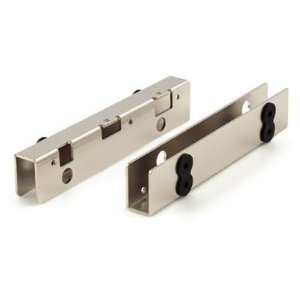

Entretoise :

C'est le modèle que j'ai acheté.
Un métal solide, de couleur claire pour trouver facilement les trous de vis :)
On peut fixer deux lecteurs (mais attention au coudage des câbles qui rendent cette fixation impossible (voir plus bas)

Entretoises pour SSD

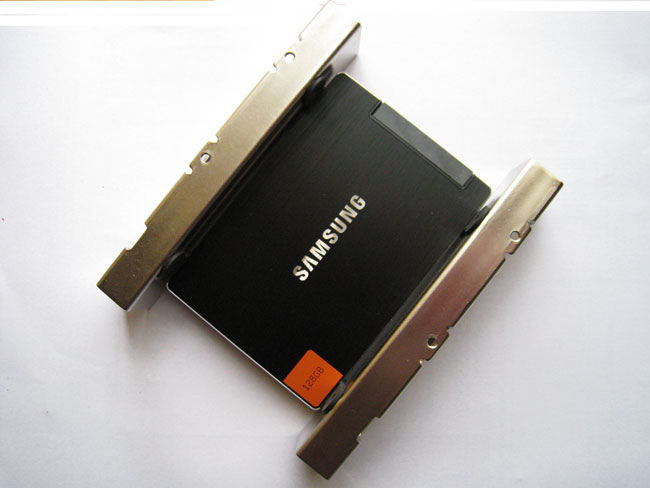

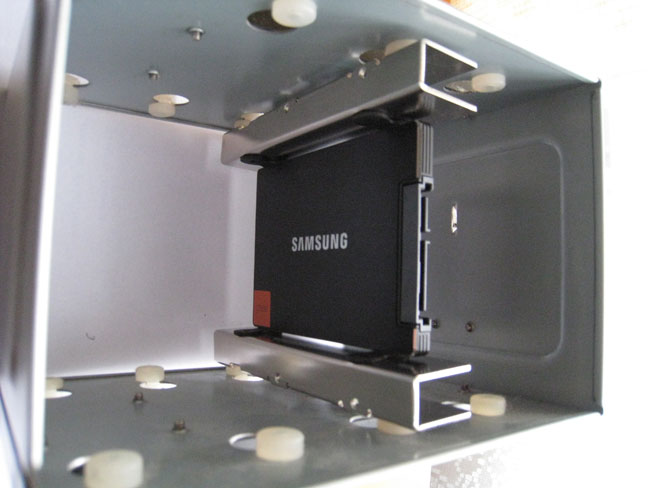

C'est le modèle que j'ai choisi pour fixer un Samsung 830 Serie dans un boitier Antec P182 :

Samsung : fixation SSD avec entretoise Samsung : fixation SSD avec entretoise

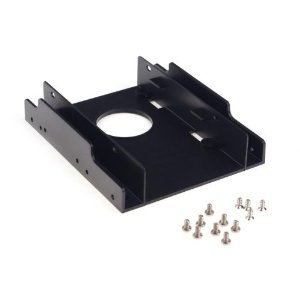

Autre modèle :

Entretoises pour SSD





Fixation de 2 lecteurs SSD :

On peut être tenté d'acheter un modèle prévu pour la fixation de deux lecteurs.
Mais attention : les lecteurs sont placés très proche l'un de l'autre et les câbles SATA et d'alimentation sont souvent coudés et ne laissent pas la place pour le branchement.
Mieux vaut donc acheter deux entretoises.

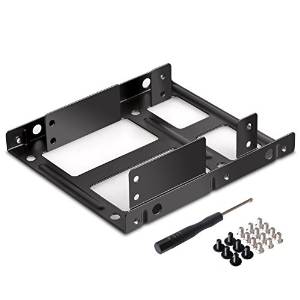

J'avais commandé le modèle ci-dessous. Mais les trous de vis sont trop petits (voir les commentaires sur Amazon).

Inateck Cadre de Montage





Pas de fixation :

Sur deux configurations, je n'ai pas fixé les lecteurs SSD. Ca ne pose aucun problème de fonctionnement ou de fiabilité car il n'y a pas de pièces en mouvement dans un lecteur SSD.

Voir aussi :
Sur Forum.Hardware.fr
- "Le kit de montage ne m'a servi strictement à rien avec mon Antec Solo... la plaque de conversion 2,5 -> 3,5 ne marche pas avec les fixations du Solo qui demande des vis en dessous des HDD."
- "perso, il est posé en bas de la tour sans être attaché"
- "Adhésif double face "mousse", de toute façon il n'y a rien de mécanique dans le SSD..."





Câble SATA :

Je déconseille les câbles SATA avec clip de fixation.
Ils rendent le câble difficile à débrancher et on risque d'arracher la prise SATA qui est très fragile.

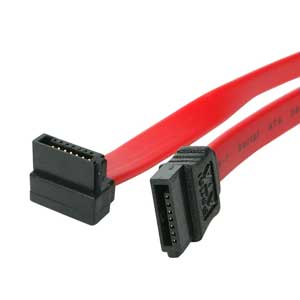

Selon ses besoins, on choisira un câble droit ou coudé.



Exemple : un modèle coudé à une extrémité :

Icy Box IB-AC603a-U3





SanDisk - Kit d'installation :

Icy Box IB-AC603a-U3





Adaptateur USB - SATA :

- Voir aussi ma page : Adaptateur SATA vers USB 3.0



Icy Box IB-AC603a-U3

Un adaptateur qui permet de brancher le lecteur SSD en USB pour cloner le disque dur principal.

Icy Box IB-AC603a-U3
