Pour les néophytes : quelques explications "basiques" sur le matériel, afin de s'orienter un peu plus facilement dans cette "jungle" ;-) Pour tous : des liens pour se tenir au courant des dernières évolutions et se documenter plus avant.
Le matériel informatique évoluant très rapidement, certaines informations peuvent devenir rapidement obsolètes : Tenir compte de la date de rédaction des articles. Merci de me signaler toute erreur ou imprécision (lien en bas de page).



Onduleurs :

Particulièrement recommandé avec un serveur NAS, surtout si on fait du RAID
Ici, je parle essentiellement de l'utilisation avec un serveur NAS Synology, mais un onduleur est utile (nécessaire) dans bien d'autres configurations.



Onduleur sur Wikipedia :
http://fr.wikipedia.org/wiki/Onduleur
Par abus de langage, on appelle souvent «onduleur » une alimentation sans interruption (ASI), notamment les alimentations de sécurité pour ordinateurs de bureau. En fait, l'onduleur n'est qu'une partie de cette alimentation

Alimentation sans interruption sur Wikipedia :
http://fr.wikipedia.org/wiki/Alimentation_sans_interruption
"Une alimentation sans interruption (ou ASI, ou en anglais UPS, Uninterruptible Power Supply) est un dispositif de l'électronique de puissance qui permet de fournir à un système électrique ou électronique une alimentation électrique stable et dépourvue de coupure ou de micro-coupure, quoi qu'il se produise sur le réseau électrique."



12. Protection électrique, onduleur, ...
http://www.ybet.be/hardware2_ch12/Protections_elec.htm



La marque APC semble particulièrement à recommander : Voir plus bas

Voir aussi Eaton - Merlin Gerin :
http://pulsar.eaton.com/France/



Choix d'un onduleur :



Utilité d'un onduleur :

Onduleur Obligatoire ?
http://www.nas-forum.com/forum/index.php/topic/15731-onduleur-obligatoire/
"Une sous tension peut créer une coupure du NAS donc perte des volumes.
Une surtension peut créer un excès de courant dans le Synology et donc perte totale du matériel.
Une coupure simple de courant risque de dégrader tes volumes et donc le rendre inaccessible, cela implique donc la reconstruction du volume."
"Le NAS utilise un disque. Si le disque n'est pas "démonté" (logiciellement) proprement à l'arrêt, il y a un risque de perte de données, et c'est encore pire sur un système en RAID"



Les 3 types d'onduleurs :

10/08/2010 : Conseil D'achat D'onduleur :
http://www.nas-forum.com/forum/index.php?/topic/16709-conseil-dachat-donduleur/
Il y a trois type d'onduleurs...

Comment Choisir Son Onduleur ?
http://www.nas-forum.com/forum/index.php/topic/3872-comment-choisir-son-onduleur/
"1. Les off-line. Ce ne sont ni plus ni moins que des grosses piles. Ils n'ont aucune action sur la qualité du courant. A RESERVER EXCLUSIVEMENT A CEUX QUI VIVENT DANS LES GRANDES VILLES, là où les perturbations électriques sont rares et minimes. En campagne, ils vous protégeront de la coupure du courant, mais pas des baisses de tension, tout aussi néfastes....
Pour nous, le choix doit principalement se faire autour des gammes Ellipse MAX et Pulsar Evolution. Vu l'écart de prix entre les protection Center / Ellipse ASR et Ellipse MAX / Pulsar Evolution, il serait dommage de rester dans du offline."

Vior aussi :
http://www.nitram.fr/www/comment_choisir/index.php

Comment choisir son onduleur :
http://www.rueducommerce.fr/info/t_info1.cfm?fichier=guide/onduleur/page.html



Les modèles avec port USB :

Préférer un modèle avec port USB :
Le port USB permet de connecter l'ordinateur sur l'onduleur. En cas de coupure de courant prolongée, l'onduleur envoie un signal à l'ordinateur pour que celui-ci s'éteigne.

Pour les Ellipse MAX, il s'agit du modèle USBS :
http://pulsar.eaton.com/68545.aspx?CX=80



Quelle puissance pour l'onduleur ?

La durée de fonctionnement d'un onduleur dépend de sa puissance, et du nombre d'appareils branchés dessus.

() D'après ce que j'ai compris :
Il existe des prises qui fonctionnent sur la batterie de l'onduleur (à prendre en compte pour la puissance de l'onduleur)
et d'autres qui sont uniquement protégées des surtensions (à vérifier...)



Calculer la puissance nécessaire sur le site APC :
http://www.apc.com/products/family/index.cfm?id=23

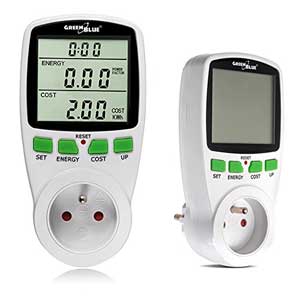

Utiliser un consomètre :
http://www.castorama.fr/store/Consometre--PRDm528159.html

Voir la manière d'évaluer la consommation sur les liens ci-dessous :

22/01/2010 : Nas.Forum.com - Un Ou Deux Onduleurs ?
- pour ma part, j'ai pas mal de matos (dont plusieurs Syno) et j'ai pris un onduleur qui est "assez puissant" :
APC Back-UPS RS 1200VA LCD line-interactive.
- J'avais dans l'idée de mettre sur une prise multiple les produits à faible consommation : box, routeur, switch, syno, et de relier tout ça à la même prise protégée de l'onduleur. Est-ce que ça pourrait marcher ?

23/09/2009 : Nas.Forum.com - Compatibilité Des Onduleurs - Prise de consommation électrique
"il faut que tu achètes une prise de consommation électrique dans un magasin de bricolage. Cela coûte une dizaine d'euros. C est un moyen simple et efficace pour éeterminer ta consommation réelle"





Onduleurs compatibles avec les produits Synology :

Quel Onduleur (UPS) les Produits Synology supportent t-il ?
http://www.synology.hk/support/faq_show.php?q_id=300&lang=fre

Compatibilité Des Onduleurs :
http://www.nas-forum.com/forum/index.php/topic/1934-compatibilite-des-onduleurs/
- APC Back-UPS ES 700VA
- Fonctionnement en cas de coupure d'électricité
- Utiliser des batteries de voiture
- Prise de consommation électrique
- Connecter 2 Synology sur un onduleur
- Online ou offline
"Certains off-line comme le APC ES 700Va passent sur batterie quand la tension passe sous les 190v et au dessus des 260v (environ, je n'ai plus les valeurs exactes) donc il y a quand même un filtrage qui est fait..."
- Matériel branché sur un 1200Va
"si tu branches tout ton matos sur onduleur, tu protèges la "chaine" complète. Hors si tu protèges que certain type de matériel, il y a un risque en cas de surtension que le jus passe par l'USB ou autres types de connexion filaire.
- Il ne faut pas confondre la valeur VA et la puissance que l'onduleur peut délivrer lors de l'arrêt du courant secteur.
"Alors pour la liaison, c'est le câble USB de l'UPS sur une prise USB du Synology, la prise de courant du Synology sur une sortie "ondulée" (car il y a aussi souvent des sorties uniquement protégées de la foudre). Dans l'interface d'admin du NAS, chapitre UPS, activer la prise en charge de l'UPS. Et c'est tout"





Achat d'un onduleur :

Pour un usage privé, la gamme ES de la marque APC semble parfaite.

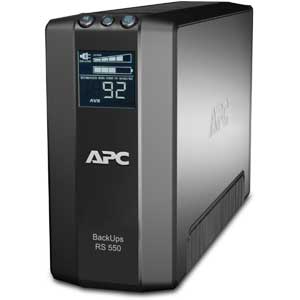

Les gammes CS ou RS (par exemple), conviennent plus à un usage professionnel.
Attention, sur les modèles "Pro" (exemple : CS), les câbles d'alimentation sont spécifiques et différents des câbles ordinaires (prises de l'APC non standard)



24/01/2010 : Nas-Forum.com - Votre Avis Sur 2 Onduleurs APC : le CS 650 et le ES 700
"Back-UPS ES Protection et alimentation de secours économique de qualité supérieure pour les ordinateurs à usage domestique. Tu disposes en fait d'une multiprise ondulée
Back-UPS CS Protection et alimentation de secours économique haute qualité pour les ordinateurs à usage professionnel. Tu disposes d'un "vrai" onduleur. La gamme CS te fournira une autonomie un peu plus intéressante."
"* Le modéle ES est une multiprise ondulée avec des prises standard française. * Le modèle CS dispose de prises spéciales pour l'informatique. Donc il faudra prévoir les câbles spécifiques ou une multiprise pour onduleur.
Si tu vas raccorder un modem, un switch, un routeur... l'ideal serait le ES"
"J'ai le ES700, et je n'en suis pas déçu. C'est un produit très complet, qui permet entre autre de couper automatiquement l'alimentation de trois prises, lorsque l'appareil branché en master est en veille.
Sur la prise master (qui est alimentée lors de coupure de courant), j'ai branché ma télé.
Sur les prises pilotées par la prise master, j'ai mis mes consoles de jeu.
Sur les 3 autres prises alimentées en cas de coupure de courant, j'ai mis le NAS, la Freebox, et le téléphone sans fil (ça permet de garder le téléphone en cas de coupure de courant).
Et la dernière prise (qui est juste protégée en cas de surtension), j'ai mis une multiprise pour le reste."



27/02/2007 : PCAstuces.com - Test matériel : Onduleur APC Back-UPS ES 700



13/04/2006 : PCInpact.com - Back-UPS ES 400, 550 et 700, nouveaux onduleurs APC
"American Power Conversion (APC) vient d’annoncer trois nouveaux modèles d’onduleurs, pour sa gamme Back-UPS ES 230V à huit prises...
Chacun dispose de huit prises, donc. 4 prises sont alimentées par batterie de secours en cas de panne de courant. Les quatre autres assurent elles la protection contre les surtensions, et conviendront aux imprimantes, scanners, etc."





Forum.Hardware.fr - [Topic Unique] Les Onduleurs

ChoixPC.com - Les onduleurs



Vente d'onduleur / batteries :

http://www.onduleurs.fr/





Onduleurs sur Amazon.fr :

Onduleur et protection électrique sur Amazon.fr





Onduleurs off-line sur Amazon.fr :

Ce sont les moins chers, les plus simples. Ils protègent contre les coupures de courant, mais pas contre les micro coupures.

APC Back-UPS ES 400 - Onduleur	APC - BE700G-FR - Onduleur BACK-UPS ES - 700VA / 405 W	APC Back-UPS CS 650VA - Onduleur	Eaton (MGE) - 66769 - Onduleur - Ellipse ASR 600 USB



ASR = Off-Line



Onduleurs Line interactive sur Amazon.fr :

Ils protègent contre les micro coupures. Une vraie protection à un coût raisonnable.

APC - BR550GI - Onduleur BACK-UPS PRO - LCD - 550VA / 330 W	Eaton (MGE) - 68545 - Onduleur - Ellipse Max 600 USBS

USBS = option connexion USB.
MAX = Line interactive.



APC BACK UPS - 550VA

APC Back-UPS ES 400VA
http://www.ldlc.com/fiche/PB00041516.html



Celui que j'ai choisi :
- APC Power-Saving Back-UPS ES 8 Outlet 700VA 230V CEE 7/5





Onduleurs APC :

Site constructeur :



Les onduleurs APC :
http://www.apc.com/products/category.cfm?id=13



2 gammes principales :



Back-UPS ES = usage domestique





Back-UPS CS = usage professionnel





Back-UPS RS = usage professionnel (hautes performances)





PowerChute® Personal Edition :

PowerChute® Personal Edition est le logiciel founi avec un onduleur APC
Ce logiciel permet, entre autre, de programmer l'extinction d'un matériel branché en USB sur l'onduleur.

PowerChute® Personal Edition sur le site APC :
http://www.apc.com/products/family/index.cfm?id=129



il existe d'autres logiciels PowerChute, disposant de plus de fonctionnalités, mais payant
Voir :
http://www.apc.com/tools/download/





Installation d'un onduleur APC sur Synology :



Exemple de l'installation d'un onduleur :
APC - BE700G-FR - Onduleur BACK-UPS ES - 700VA / 405 W
Avec un serveur NAS :
Synology DS110J





Préparation et branchement :

En premier, il faut d'abord brancher la batterie :



Puis, on branche les prises électriques :







Lorsque tout est en place, on peut mettre l'onduleur en marche.
L'onduleur bip, le voyant vert clignote quelque temps, puis devient fixe.



PS : Sur le manuel, il est conseillé de laisser l'onduleur en charge pendant 16 heures avant la première utilisation.
Etant donné que l'onduleur n'est pas sollicité s'il n'y a pas de panne de courant, je pense que l'on peut le brancher et l'utiliser dès l'installation.





Configuration dans DiskStation Manager :

Pour que l'onduleur soit utilisable avec le Synology, il faut le paramétrer dans DiskStation Manager

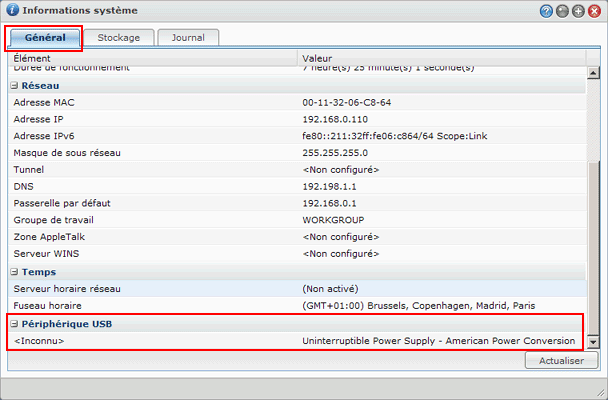

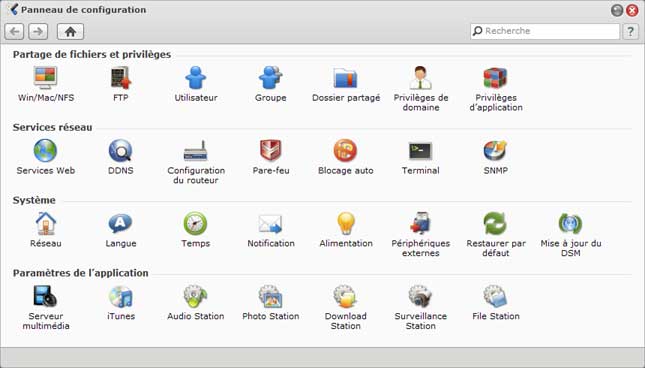

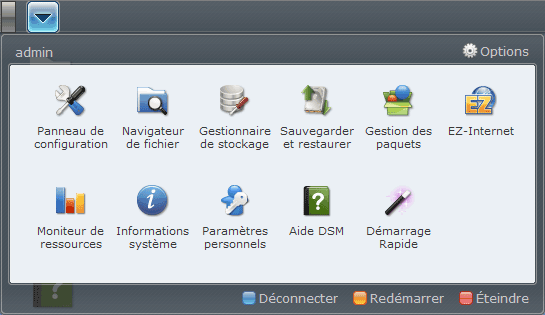

Dans DiskStation Manager :

Voir aussi :

Asservir un PC au serveur UPS d'un syno :
http://syno.haeflinger.com/index.php/Asservir_un_PC_au_serveur_UPS_d%27un_syno









Installation de WinNUT :

Dans le cadre d'une utilisation "classique" : protection principale de l'ordinateur, on doit installer le logiciel présent sur le CD-ROM = PowerChute.
C'est celui-ci qui pilote et provoque l'exinction de l'ordinateur en cas de coupure de courant, par le câble USB.

Par contre, si on utilise un serveur NAS Synology, c'est ce dernier que l'on doit protéger en premier.
C'est ainsi que l'on utilise la "Prise en charge UPS" sur le Synology (voir ci-dessus).
PowerChute est, par contre, inutilisable.

On voit qu'il y a un choix à faire : protection du Synology *ou* protection de l'ordinateur.
(ou plutôt, gestion de l'extinction, par le câble USB, du Synology *ou* de l'ordinateur.



Il existe, cependant, des méthodes pour effectuer l'extinction des deux en cas de coupure.

Ici, une solution pour éteindre les deux, avec le PC en premier :
http://perso.haeflinger.com/index.php?option=com_content&task=view&id=33&Itemid=38



Une autre solution, avec le Synology en premier, avec WinNUT :



Configuration de WinNUT



Toutes les 5 minutes, un popup s'affiche, rendant le logiciel inutilisable :

De plus, le mot de passe de l'administrateur doit être mentionné en clair dans le fichier upsmon.conf





Liens et sources sur WinNUT :

"Configuration d'un Synology et d'un ordinateur sur un onduleur :
- brancher l'onduleur au Synology en USB
Dans DiskStation Manager :

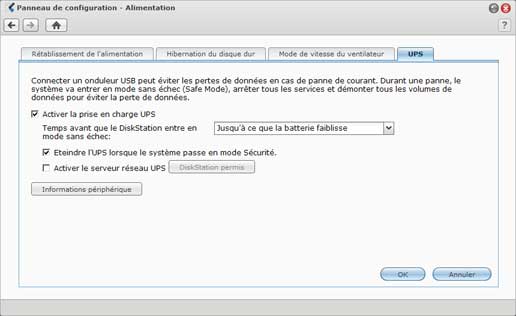

- Cochez la case Activer la prise en charge UPS
- Saisissez l' IP du serveur réseau UPS (adresse IP du PC)
Sur le PC :
- Installer le programme de l'onduleur"



Téléchargement de WinNUT :

Windows NUT client :
http://sourceforge.net/projects/winnutclient/
This is a NUT windows client for monitoring your ups hooked up to your favorite linux server.Now you don't need to vnc or ssh into the box to see how your ups is doing!

WinNUT release 2.0.0b download
http://csociety.ecn.purdue.edu/~delpha/winnut/release2.0.0b/
Windows 2003 Server and Windows Vista are now recognized



Utilisation de WinNUT :

14/09/2009 : Nas.Forum.com - Gérer L'extinction Du Pc Depuis L'onduleur Branché Sur Le Synology Avec Winnut Et L'onduleur Du Synology
"Après pas mal de recherches sur le net, je suis finalement tombé sur un programme fonctionnant sous Windows qui est capable, par le réseau, de discuter avec l'onduleur grâce à la fonction "serveur réseau UPS" du Syno. WinNUT, puisqu'il s'agit de lui, est un programme qui tourne sur Linux, qui a été compilé pour tourner sous Windows et qui apparemment est celui qui tourne en tant que serveur sur les Syno pour la gestion des onduleurs. Et ça fonctionne à merveille !"

11/04/2010 : Nas.Forum.com - Doit On Relier L'onduleur Au Port Usb Du Syno?
- "Chez moi, comme indiqué par APC, c'est sur une connection USB que vient se brancher l'UPS. Côté UPS, c'est du RJ45, côté Synology, de l'USB. J'ai aussi mis Winnut pour faire le shutdown des autres PC s'ils sont démarrés quand la coupure intervient."
- Tu branches ton onduleur en USB au Synology. Dans le paramétrage du Synology tu actives la prise en charge de ton UPS et tu actives le serveur réseau en donnant l'ip de ton PC. Sur ton PC, tu installes un programme qui permet d'interroger via ton réseau ton Synology pour récupérer les données de l'UPS, et maintenant les deux se couperont bien comme il faut."

26/03/2010 : Nas.Forum.com - A Quoi Sert L'option "activer Le Serveur Reseau Ups"
- cela sert à connecter plusieurs Synology sur le même onduleur afin que chacun récupère l'état du Synology qui est connecté sur l'onduleur.
- Ce n'est pas seulement réservé à d'autres NAS Syno. Tu peux utiliser d'autres client UPS pour permettre leur extinction. Soit avec le client PowerChute ou avec des clients NUT (WinNut ...). Cela sous entend que ces autres matériels sont aussi connectés au secteur de l'onduleur.

13/08/2010 : Nas-Forum.com - Confuguration Onduleur Back-Ups Es 550G Et Syno
- Est-ce normal que de temps en temps, UPS apparait deconnecté dans l'interface de gestion du syno ? Comment faire pour que l'onduleur soit toujours connecté ?
