Onduleur et Synology :
Particulièrement recommandé avec un serveur NAS, surtout si on fait du RAID
Ici, je parle essentiellement de l'utilisation avec un serveur NAS Synology, mais un onduleur est utile (nécessaire) dans bien d'autres configurations.
Onduleurs compatibles avec les produits Synology :
Sur le site Synology, on trouve des listes d'onduleurs compatibles.
Synology.fr - Quels sont les onduleurs (UPS) pris en charge par les produits Synology ?
Vous pouvez également vous reporter aux Onduleurs signalés par les utilisateurs :
Synology.com - User Reported Compatible Uninterruptible Power Supplies
Nas.Forum.com - 2007 à 2013 : Compatibilité Des Onduleurs
Il y a trois type d'onduleurs :
- off-line
- line interactive
- online
Pour palier aux pannes d'électricité et aux écarts de tension (les NAS sont très
sensibles)
Voir sur Nas.Forum.com : "Pourquoi
un onduleur ? Pour éviter les mauvaises surprises tout simplement... Il se peut que sur ton réseau électrique,
tu aies des micro-coupures et celles-ci peuvent entrainer la perte de toutes les données sur ton
Syno. Plusieurs membres de se forum ont déjà eu le coup."
Nas-forum.com - [Résolu]Crash Du Volume1 Sur Ds409+ (Raid5 4Dd)
Onduleurs sur Amazon.fr :
Onduleur et protection électrique sur Amazon.fr
Il existe principalement :
- des onduleurs off-line = ils protègent contre les coupures de courant intempestives
- des onduleurs line-interactive = En plus, ils protègent des micro coupures et régulent le courant électrique.
Onduleurs off-line sur Amazon.fr :
Ce sont les moins chers, les plus simples. Ils protègent contre les coupures de courant, mais pas contre les micro coupures.
400VA |
700VA |
|
Celui que j'ai choisi :
APC.com - APC Power-Saving Back-UPS ES 8 Outlet 700VA 230V CEE 7/5
Sur LDLC - APC Back-UPS ES 700VA (BE700G-FR)
http://www.ldlc.com/fiche/PB00092551.html
Autre modèle (400VA)
Sur LDLC - APC Back-UPS ES 400VA
http://www.ldlc.com/fiche/PB00041516.html
ASR = Off-Line
Onduleurs Line interactive sur Amazon.fr :
Ils protègent contre les micro coupures. Une vraie protection à un coût raisonnable.
USBS = option connexion USB.
MAX = Line interactive.
Installation d'un onduleur APC sur Synology :
Exemple de l'installation d'un onduleur :
APC - BE700G-FR - Onduleur BACK-UPS ES - 700VA / 405 W
Avec un serveur NAS :
Synology DS110J
Préparation et branchement :
En premier, il faut d'abord brancher la batterie :
- retourner l'onduleur,
- ouvrir le cache de la batterie,
- pencher l'onduleur pour extraire un peu la batterie, et brancher le fil d'alimentation
- fermer le cache.
Puis, on branche les prises électriques :
Les 4 prises principales :
- prise 1 (master) = Synology
- prise 2 = Unité centrale de l'ordinateur
- prise 3 = Ecran de l'ordinateur
- prise 4 = Box / Routeur
Brancher les autres périphériques / multiprises sur les 4 prises restantes.

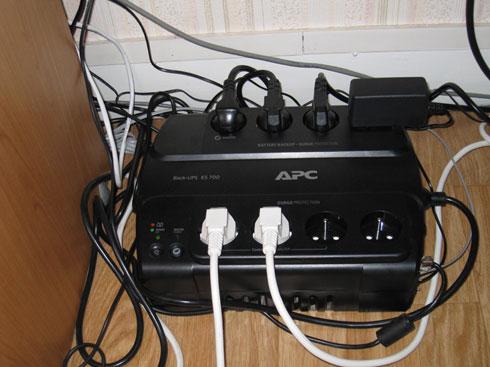

En haut : Synology - PC - Ecran du PC - Routeur

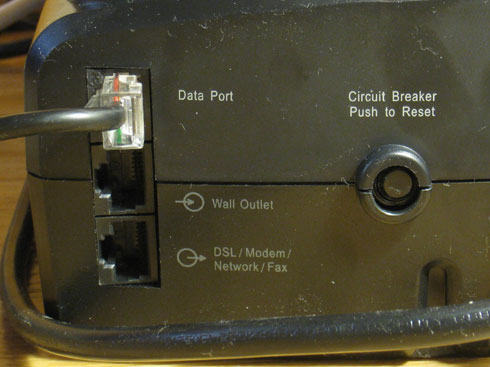

Câble USB et câble téléphonique :
- brancher le câble USB entre l'onduleur et le Synology.
- brancher le câble téléphonique
En haut : câble USB relié au Synology - câble ADSL - câble vers Livebox
(les prises sont inversées par rapport au manuel d'installation)
Lorsque tout est en place :
- mettre l'onduleur en marche.
L'onduleur bip, le voyant vert clignote quelque temps, puis devient fixe.
PS : Sur le manuel, il est conseillé de laisser l'onduleur en charge pendant 16 heures avant
la première utilisation.
Etant donné que l'onduleur n'est pas sollicité s'il n'y a pas de panne de courant, je pense
que l'on peut le brancher et l'utiliser dès l'installation.
Configuration dans DiskStation Manager :
Pour que l'onduleur soit utilisable avec le Synology, il faut le paramétrer dans DiskStation Manager
Dans DiskStation Manager :
Dans Panneau de configuration :
- aller dans Panneau de configuration, Alimentation,
(3ème ligne : Système)
Dans Alimentation :
- onglet UPS,
- cocher "Activer la prise en charge UPS",
- cliquer sur OK
Voir aussi :
Syno.haeflinger.com - Asservir un PC au serveur UPS d'un syno
Contrôle dans DiskStation Manager :
Pour vérifier la reconnaissance et le bon fonctionnement de l'onduleur
Dans la configuration générale :

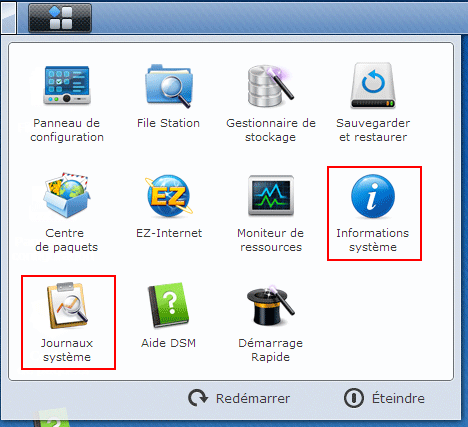

- cliquer sur le carré noir pour accéder au menu Principal
- cliquer sur Informations système
Dans Informations système :
- onglet Général,
En bas :
- Périphérique USB

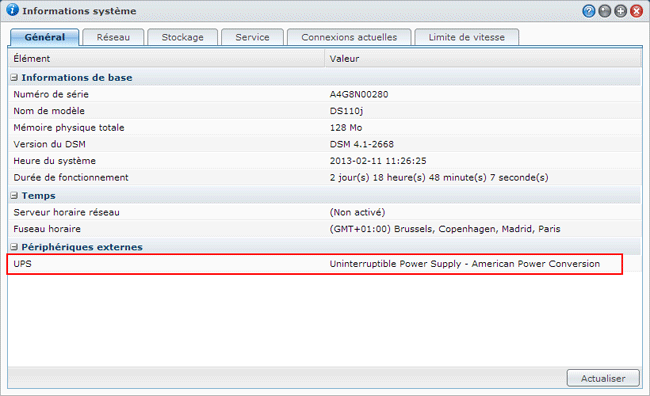

L'onduleur est bien reconnu : UPS - Uninterruptible Power Supply - America Power Conversion
Dans Journaux système, on peut avoir un compte rendu de l'activité, mais aussi des erreurs rencontrées.

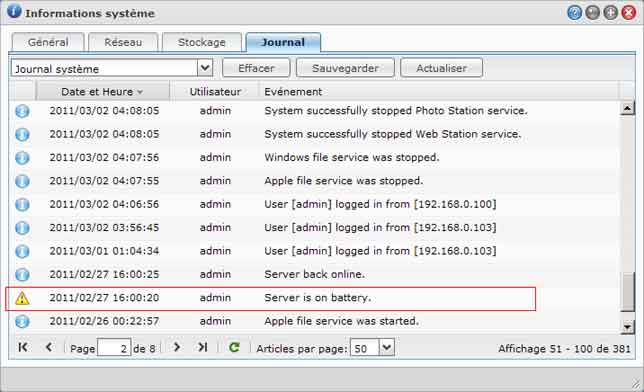

Ci-dessous, on voit que l'onduleur a été en service pendant 5 secondes : Server is on battery
Installation de WinNUT :
Dans le cadre d'une utilisation "classique" : protection principale de l'ordinateur, on doit
installer le logiciel présent sur le CD-ROM = PowerChute.
C'est celui-ci qui pilote et provoque l'exinction de l'ordinateur en cas de coupure de courant, par le
câble USB.
Par contre, si on utilise un serveur NAS Synology, c'est ce dernier que l'on doit protéger en
premier.
C'est ainsi que l'on utilise la "Prise en charge UPS" sur le Synology (voir ci-dessus).
PowerChute est, par contre, inutilisable.
On voit qu'il y a un choix à faire : protection du Synology *ou* protection de l'ordinateur.
(ou plutôt, gestion de l'extinction, par le câble USB, du Synology *ou* de l'ordinateur.
Il existe, cependant, des méthodes pour effectuer l'extinction des deux en cas de coupure.
Ici, une solution pour éteindre les deux, avec le PC en premier :
Perso.haeflinger.com - Ellipse ASR750 USB
"Voici un article décrivant l'utilisation d'une UPS connecté à mon serveur Windows (par USB) et qui alimente ce serveur Windows (sous XP) ainsi que mon NAS Synology DS107+. Je vais plus spécialement détailler la facon dont le serveur Windows va controler l'arrêt de mon NAS..."
Une autre solution, avec le Synology en premier, avec WinNUT :

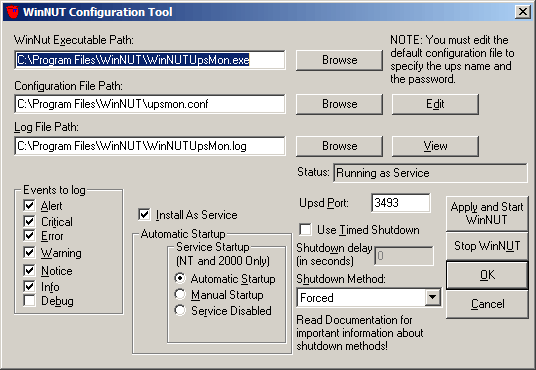

Configuration de WinNUT
Toutes les 5 minutes, un popup s'affiche, rendant le logiciel inutilisable :
De plus, le mot de passe de l'administrateur doit être mentionné en clair dans le fichier upsmon.conf
Liens et sources sur WinNUT :
"Configuration d'un Synology et d'un ordinateur sur un onduleur :
- brancher l'onduleur au Synology en USB
Dans DiskStation Manager :
- Cochez la case Activer la prise en charge UPS
- Saisissez l' IP du serveur réseau UPS (adresse IP du PC)
Sur le PC :
- Installer le programme de l'onduleur"
Téléchargement de WinNUT :
Windows NUT client :
http://sourceforge.net/projects/winnutclient/
This is a NUT windows client for monitoring your ups hooked up to your favorite linux server.Now you
don't need to vnc or ssh into the box to see how your ups is doing!
WinNUT release 2.0.0b download
http://csociety.ecn.purdue.edu/~delpha/winnut/release2.0.0b/
Windows 2003 Server and Windows Vista are now recognized
Utilisation de WinNUT :
14/09/2009 : Nas.Forum.com - Gérer
L'extinction Du Pc Depuis L'onduleur Branché Sur Le Synology Avec Winnut Et L'onduleur Du Synology
"Après pas mal de recherches sur le net, je suis finalement tombé sur un programme
fonctionnant sous Windows qui est capable, par le réseau, de discuter avec l'onduleur grâce à la
fonction "serveur réseau UPS" du Syno. WinNUT, puisqu'il s'agit de
lui, est un programme qui tourne sur Linux, qui a été compilé pour tourner sous
Windows et qui apparemment est celui qui tourne en tant que serveur sur les Syno pour la gestion des
onduleurs. Et ça fonctionne à merveille !"
11/04/2010 : Nas.Forum.com - Doit
On Relier L'onduleur Au Port Usb Du Syno?
- "Chez moi, comme indiqué par APC, c'est sur une connection USB que vient se brancher l'UPS.
Côté UPS, c'est du RJ45, côté Synology, de l'USB. J'ai aussi mis Winnut pour
faire le shutdown des autres PC s'ils sont démarrés quand la coupure intervient."
- Tu branches ton onduleur en USB au Synology. Dans le paramétrage du Synology tu actives la prise
en charge de ton UPS et tu actives le serveur réseau en donnant l'ip de ton PC. Sur ton PC, tu
installes un programme qui permet d'interroger via ton réseau ton Synology pour récupérer
les données de l'UPS, et maintenant les deux se couperont bien comme il faut."
26/03/2010 : Nas.Forum.com - A
Quoi Sert L'option "activer Le Serveur Reseau Ups"
- cela sert à connecter plusieurs Synology sur le même onduleur afin que chacun récupère
l'état du Synology qui est connecté sur l'onduleur.
- Ce n'est pas seulement réservé à d'autres NAS Syno. Tu peux utiliser d'autres
client UPS pour permettre leur extinction. Soit avec le client PowerChute ou avec des clients NUT (WinNut
...). Cela sous entend que ces autres matériels sont aussi connectés au secteur de l'onduleur.
13/08/2010 : Nas-Forum.com - Confuguration
Onduleur Back-Ups Es 550G Et Syno
- Est-ce normal que de temps en temps, UPS apparait deconnecté dans l'interface de gestion du
syno ? Comment faire pour que l'onduleur soit toujours connecté ?
