Connecteurs
et normes :
Le point en 2016 :
Il existe encore nombre d'écrans connectés en VGA (analogique), mais ce connecteur tend à disparaître.
C'est le connecteur DVI (numérique) le plus utilisé.
Le successeur du DVI est le DisplayPort, qui permet d'afficher de grandes résolutions.
Le connecteur HDMI est plutôt réservé à la télévision, à la connexion d'un PC sur une télévision.
HDMI et DisplayPort :
Le HDMI est plus adapté aux grandes résolutions, particulièrement dans sa nouvelle norme : HDMI 1.4
- Voir sur Wikipedia
Le HDMI (remplaçant de la prise péritel, il peut transporter de l'image et du son)
Il est concurrencé par le DisplayPort
Solutions abandonnées :
WirelessHD
24/11/2006 : TomsHardware.fr - L'avenir : la liberté du sans fil.
"... Vu l'engouement des consommateurs pour les produits Wi-Fi, il y a de très fortes chances que le WirelessHD connaisse le succès..."
USB :
On peut brancher un écran d'ordinateur sur un port USB avec un adaptateur :
LDLC.com - Adaptateur DVI/VGA sur port USB
En 2006, on parlait de brancher directement un écran en USB :
20/04/2006 : NextInpact.com - Brancher
son moniteur sur une prise USB 2.0, possible !
"Une startup anglaise, Newnham Research, vient de trouver le moyen de connecter un grand nombre de moniteurs sur un seul PC, indépendamment du type de carte graphique qu'il intègre. L'astuce est simple : passer par l'interface USB..."
Les
connecteurs actuels : VGA, DVI, HDMI, DisplayPort :
| Norme | Utilisation | Type de connexion |
| VGA | Connecteur utilisé sur les anciens écrans CRT, et sur certains écrans LCD Tend à disparaitre - Voir sur Wikipedia |
analogique |
| DVI | Connecteur le plus utilisé en 2015 - Voir sur Wikipedia |
numérique ou analogique |
| HDMI | Connecteur numérique qui peut transmettre de l'image et du son. indispensable pour connecter un ordinateur sur une TV : remplace le S-Vidéo. - Voir sur Wikipedia |
numérique |
| DisplayPort | Le véritable remplaçant du DVI dans les grandes résolutions. - Voir sur Wikipedia |
numérique |
| Thunderbolt | Utilisé par Apple. Compatible Mini DisplayPort - Voir sur Wikipedia |
numérique |
10/12/2011 : Journaldulapin.com - Thunderbolt et Mini DisplayPort : les différences, la compatibilité
"... Le Thunderbolt est totalement compatible avec les périphériques Mini DisplayPort. Techniquement, la prise est identique, et la seule différence vient du fait que le connecteur Thunderbolt peut transporter — en plus du Mini DisplayPort classique — un signal Thunderbolt
Connecteurs vidéo et définitions :
Essentiel : pour utiliser un écran de grande taille, il faut que la carte graphique soit équipée d'un connecteur à la norme suffisamment performante : DVI Dual link, HDMI 1.4, DisplayPort
Comptoir-Hardware.com - Connecteurs vidéo & définitions
"... Au regard de l'évolution des écrans et de leurs définitions et taux de rafraîchissement, il semble logique de penser que le HDMI et le DisplayPort ont de longs jours devant eux. Si le connecteur HDMI est très limité dans une utilisation orientée PC (limitation du taux de rafraîchissement), les constructeurs de TV ne risquent pas de le lâcher puisqu'il correspond à ce qui est nécessaire pour afficher des films, en 2D ou 3D, dans une qualité plus que correcte. Pour le marché PC c'est donc le DisplayPort qui devrait petit à petit prendre la place du DVI à mesure que les capacités graphiques vont évoluer et que les plus hautes définitions vont être disponibles..."
| BP (Gb/s) | 30Hz | 60Hz | 120Hz | 144Hz | |
| VGA | |||||
| VGA (450MHz) | 3,2 | 2560 x 1600 | 1920 x 1080 | 1366 x 768 | 1152 x 768 |
| DVI | |||||
| DVI Single Link | 3,7 | 2560 x 1600 | 1920 x 1200 | 1366 x 768 | 1366 x 768 |
| DVI Dual Link | 7,4 | 4096 x 2160 | 2560 x 1600 | 1920 x 1200 | 1920 x 1080 |
| HDMI | |||||
| HDMI 1.2 | 4,95 | 2560 x 2048 | 2048 x 1536 | 1440 x 960 | 1440 x 960 |
| HDMI 1.3/1.4 | 10,2 | 5120 x 2160 | 2560 x 2048 | 2048 x 1536 | 1920 x 1200 |
| HDMI 2.0 | 18 | 5120 x 2160 | 5120 x 2160 | 2560 x 2048 | 2560 x 1600 |
| DisplayPort | |||||
| DP 1.0 | 10,8 | 5120 x 2160 | 2560 x 2048 | 2048 x 1536 | 1920 x 1200 |
| DP 1.2 | 21,6 | 5120 x 2160 | 5120 x 2160 | 2560 x 2048 | 2560 x 2048 |
| DP 1.3 | 32,4 | 8192 x 4320 | 5120 x 2160 | 5120 x 2160 | 4096 x 2160 |
| Thunderbolt | |||||
| Thunderbolt | 21,6 | 5120 x 2160 | 5120 x 2160 | 2560 x 2048 | 2560 x 2048 |
03/12/2014 : TomsHardware.fr - DVI, DislplayPort, HDMI : tous numériques, mais pas égaux
"Les cartes graphiques récentes tendent à proposer trois types de connecteurs vidéo : DVI, DisplayPort et HDMI.

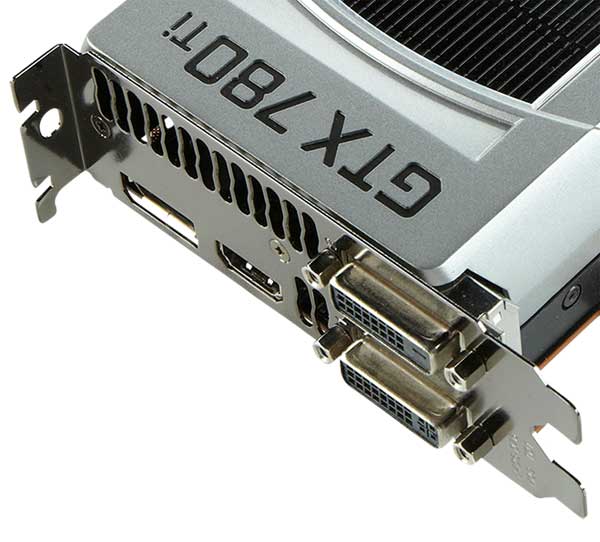

Sur une GeForce GTX 780Ti : DisplayPort, HDMI, DVI-D dual-link (haut) et DVI-I dual-link (bas).
05/04/2014 : LaRuche.it - La Question Technique : DVI, HDMI, DisplayPort, quelles différences ?
"... Le plus courant aujourd'hui est le DVI-I Dual Link, qui propose deux canaux DVI (le second canal permet de supporter des définitions plus élevées ou d'encoder les couleurs sur plus de 24 bits par pixel) et permet également de véhiculer un signal VGA (permettant donc de connecter un écran VGA via un adaptateur passif). Le DVI-I Single Link offre un seul canal DVI et la compatibilité VGA, les DVI-D Single Link/Dual Link proposent uniquement un ou deux canaux DVI, sans compatibilité VGA...
11/02/2013 : TomsHardware.fr - VGA, HDMI 2.0, DisplayPort 1.2 : le point sur l'évolution des connectiques vidéos
"... dans le monde des interfaces numériques, il y a du choix : DVI (Single Link ou Dual Link), HDMI 1.2, 1.3 ou 1.4 (on vous passe les variantes a, b et c), DisplayPort 1.1 ou 1.2, Thunderbolt, etc. Et ne parlons pas des prises, entre le Mini (DVI, HDMI, DisplayPort, VGA, etc.), le Micro (idem), les variantes propriétaires et les divers adaptateurs, le choix du connecteur n'est pas une sinécure..."
- HDMI et consorts
"La prise la plus universelle, c'est bien évidemment le HDMI (High-Definition Multimedia Interface). Destinée à l'origine au monde de la vidéo domestique, l'interface a pris le pas sur le DisplayPort et remplace peu à peu le DVI dans le monde des PC..."
VGA et DVI :
Encore présents sur beaucoup de configurations :

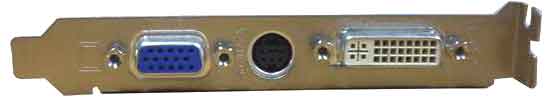

de gauche à droite : VGA, S-Video et DVI
DVI = Digital Visual Interface ou Digital Video Interface (terme obsolète)
Carte graphique avec connecteur DVI et VGA :
Il faut, évidemment, que le connecteur vidéo de la carte graphique (visible à l'arrière
de l'ordinateur) soit du même modèle que celui de l'écran.
Les cartes graphiques (sauf les anciennes) possèdent un connecteur VGA et un DVI.
Choisir entre DVI ou VGA :
Sur les anciennes configuration, on peut avoir le choix entre VGA et DVI
Branchement en DVI (connecteur de carte graphique DVI - câble DVI - branchement
sur l'écran en DVI).
C'est la solution à privilégier. Ce qui assure une connexion optimale.
Branchement en VGA (ou utilisation d'un adaptateur VGA/DVI)
Le signal numérique provenant de l'ordinateur est transformé en analogique (VGA) puis de nouveau en numérique.
Toutefois, la qualité d'affichage est considérée comme identique.
On gagne à utiliser une connexion numérique en DVI au lieu d'un connecteur anaologique
VGA
Ceci car un connecteur VGA fait transiter un signal analogique qui sera ensuite renumérisé par
l'écran. Voir :
Tomshardware.fr - Impact de la connectique : VGA vs DVI
DVI et surtaxe :
Une info trouvée uniquement sur LesNumeriques.com :
27/07/2006 : LesNumeriques.com - TEST / Belinea 10 20 30W
"...Depuis le 18/01/2006 une surtaxe de 14 % est appliquée aux écrans de 20 pouces et plus
(considérés comme des téléviseurs) assemblés en dehors de l'Union
Européenne, ce qui augmente leur prix par rapport aux écrans munis d'une prise VGA..."
Les différentes prises DVI :
Il existe trois types de prises.
La prise DVI-D (Single Link ou Dual Link) est la plus courante.

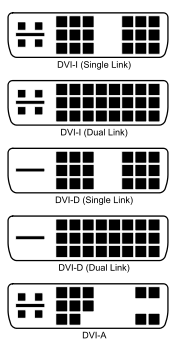

| Prise | Fonctionnalités |
| DVI-I (DVI-Integrated) | reprend (sur des broches séparées) le signal numérique du DVI-D et le signal analogique du DVI-A. |
| DVI-A (DVI-Analog) | transmet uniquement le signal analogique |
| DVI-D (DVI-Digital) | transmet uniquement le signal numérique |
- Digital Visual Interface sur Wikipedia
"Historiquement la plupart des sorties DVI des cartes graphiques sont des DVI-I. Toutefois aux alentours de 2010 de nombreux constructeurs ont fait le choix de fabriquer des cartes ayant à la fois un port DVI-I et un autre DVI-D au lieu des deux DVI-I classiques."
Connecteurs Single-Link et Dual-Link :
Concerne la bande passante de l'interface.
Le Dual Link permet de brancher des écrans
plus grands. Mais reste limité au 2560 x 1600 à 60Hz.
Au delà, il faudra utiliser du HDMI 2.0 ou du DisplayPort.
| Prise | Vitesse | Utilisation |
| DVI Single Link | 3,7 Gbit/s | convient à un écran d'une résolution de 1920 x 1200, à 60 Hz et avec une profondeur de couleur de 24 bits/pixel (1920 x 1200 x 60 x 24 = 3 Gbit/s). |
| DVI Dual Link | 7,4 Gbit/s | pour les écrans 30 pouces en 2560 x 1600. Ce port double le nombre de fils utilisés |

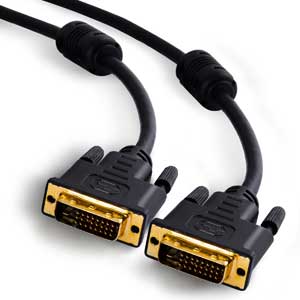

Cable
DVI :
 |
1 m
|
1.8 m
|
|
|
|
Le
DisplayPort :
- DisplayPort sur Wikipedia
"DisplayPort est une interface numérique pour écran mise en place par le consortium « Video Electronics Standards Association (VESA). Il définit une nouvelle interconnexion numérique audio/vidéo, sans droit ni licence. Celle-ci est d'abord conçue pour relier un ordinateur à ses moniteurs, ou un ordinateur et un système de home cinema.
La version 1.0 a été approuvée en mai 2006, la version 1.1 a été approuvée le 2 avril 2007 la version 1.2 a été approuvée le 22 décembre 2009..
Par ailleurs, le format "mini" du connecteur fait actuellement partie intégrante de la connectique Thunderbolt...
DisplayPort 1.3 devrait être finalisé au deuxième trimestre 2014"
Site officiel : http://www.displayport.org/
DisplayPort
12/01/2010 : LaRuche.it - Le
DisplayPort passe en 1.2
"La Video Electronics Standards Association (VESA) vient de publier les spécifications 1.2
de sa norme DisplayPort. Peinant encore à s'imposer face à un DVI en fin de vie, mais très
répandue, et à un HDMI toujours plus populaire malgré son coût, le DisplayPort
n'est pourtant pas inintéressant.
Cette nouvelle révision est d'importance, elle apporte un doublement du débit, qui passe à 21.6
Go/s, une bande passante suffisante pour supporter plusieurs écrans, deux avec une résolution
maximale de 2560 x 1600 pixels ou quatre en 1920 x 1200 pixels (ou bien encore un seul en 3840×2400)."
24/11/2006 : TomsHardware.fr - DisplayPort
Né en mai 2005, c'est le fruit de l'association VESA (Video Electronics Standards
Association) et plus particulièrement des sociétés ATI, Dell, Genesis Microchip,
Hewlett-Packard, Molex Incorporated, NVIDIA, Royal Philips Electroniques, Samsung Electronics, et Tyco
Electronics.
30/07/2007 : TomsHardware.fr - Des cartes graphiques DisplayPort en 2008
27/07/2007 : TomsHardware.fr - Un écran
de 30 pouces DisplayPort chez Samsung
"Le DisplayPort est une interface « universelle », prévue pour remplacer
le DVI, le VGA, le HDMI et le LVDS (utilisé dans les ordinateurs portables). Cette interface numérique
propose une bande passante supérieure au DVI (même Dual Link), transporte l'audio
(comme le HDMI) et est modulaire : elle peut limiter la bande passante pour économiser l'énergie."
19/04/2007 : TomsHardware.fr - Le DisplayPort mise sur la fibre optique
04/04/2007 : Clubic.com - Le DisplayPort 1.1 approuvé par VESA comme standard
03/04/2007 : NextInpact.com - DisplayPort : une version 1.1 pour l'intégration du HDCP
10/01/2007 : TomsHardware.fr - Intel
apporte son soutien au DisplayPort
"Intel et Samsung ont officiellement apporté leur soutien à la spécification
1.1 de l'interface d'affichage DisplayPort..., signant de fait l'arrêt de mort
de l'UDI (Unified Display Interface, concurrent du DisplayPort)
Destiné aux PC, le DisplayPort n'entre pas en concurrence avec le HDMI, interface adaptée
aux téléviseurs haute définition et set-top-box. Les deux interfaces pourraient
cependant entrer en conflit sur le marché des PC Media Center."
22/11/2006 : TomsHardware.fr - L'interface DVI en déclin à partir de 2007
09/11/2006 : Generation-nt.com - L'interface numérique DisplayPort intègre le HDCP désormais
04/05/2006 : TT-Hardware.com - DisplayPort
1.0, la mort du DVI ?
"Cette nouvelle norme utilise une prise de taille réduite comparable au HDMI et offre
des performances (bande passante) 2x plus élevées que le DVI avec par exemple le support
du WQXGA+ (2560x1600)."
22/08/2005 : NextInpact.com - Le Displayport, pour remplacer le DVI et le VGA
Le

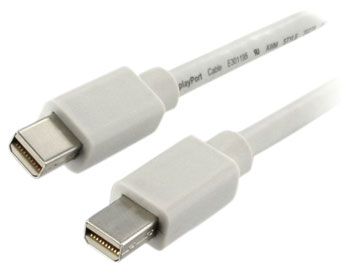

mini DisplayPort :
Le mini DisplayPort a été inventé par Apple.
Mini DisplayPort
14/04/2010 : TomsHardware.fr - Le mini DisplayPort d'Apple gère enfin l'audio
19/02/2010 : TomsHardware.fr - Petit
retour sur le Mini DisplayPort
"Le connecteur Mini DisplayPort, inventé par Apple, est de plus en plus utilisé, tant
dans les cartes graphiques (certains modèles AMD et Matrox) que dans les ordinateurs (Apple, évidemment,
mais aussi Toshiba). Avec la sortie de la Radeon 5870 «EyeFinity » et ses six connecteurs
Mini DisplayPort (attendue le 11 mars), revenons sur cette connectique."

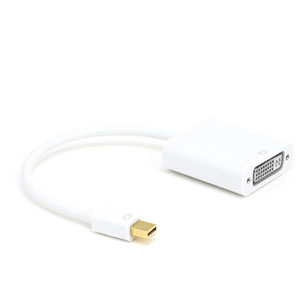

Adaptateur mini DisplayPort sur DVI :
 |
|
|
|
Le

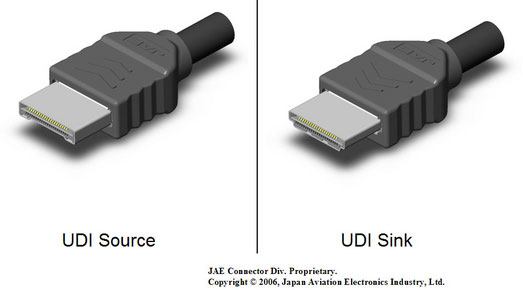

UDI :
UDI = Unified Display Interface.
- UDI sur Wikipedia
"... interface de connexion vidéo numérique basée sur la norme DVI. Elle semble aujourd'hui abandonnée..."
Supplanté par le DisplayPort. Il ne transmet pas l'audio.
24/11/2006 : TomsHardware.fr - UDI
Le
HDCP :
HDCP = High Definition Copy Protection ou High Bandwidth Digital Content Protection
- HDCP sur Wikipedia
"... procédé électronique et logiciel élaborée par Intel destiné à contrôler les flux numériques vidéo et audio haute définition. Il exploite principalement les interfaces et liaisons DVI, HDMI ou DisplayPort et permet d'en restreindre l'usage, notamment à en interdire la copie numérique directe vidéo ou audio.."
Sécurité contre le piratage : chaque composant (carte graphique, lecteur, écran) doit être équipé d'une puce contenant les clés de cryptage, sinon, la lecture est impossible.
Comptoir-Hardware.com - Test • LG GGW-H20L - Prérequis
lecture HD
"il faut une chaine HDCP complète à savoir :
- carte graphique gérant l'HDCP
- sur un port DVI ou HDMI
- et un moniteur disposant également de l'HDCP sur ces ports d'entrée numérique.
En l'absence d'un seul maillon l'écran restera désespérément noir"
Clubic.com - Télécharger
Cyberlink BD/HD Advisor 2.0
Pour vérifier la compatibilité de son matériel avec les films sur support Blu-ray
et HD DVD et la compatibilité HDCP.
LVDS
:
LVDS = Low Voltage Differential Signaling
- LVDS sur Wikipedia
"
Méthode de transmission permettant de transférer un signal sur un fil et son contraire
sur un autre. Le bruit se trouve ainsi diminué. Le récepteur final pourra ainsi par différence
reconstituer le signal."
Ecran pour ordinateur :- Index : Affichage - Ecrans PC
- Ecran pour ordinateur - Moniteur LCD
- Format et taille
- Connecteurs : VGA, DVI, HDMI, DisplayPort
- HDMI : câbles et adaptateurs
- Les 21, 22 et 23 pouces
- Les 24 pouces
- Les 27 pouces 1980 x 1080 pixels
- Les 27 pouces 2560 x 1440 pixels
- Les écrans 21:9 (25, 29 et 34 pouces)
- Les écrans UHD (4K et 5K)
- Liens et actualités
- Défauts des écrans LCD
- Switch KVM
- Connectique
Voir aussi
mes pages :
