Je suis abonné ADSL chez Orange depuis 2004.
Depuis cette date, je paie 3.00 euros de location de Livebox par mois
Je n'ose pas faire le calcul...
Je pense qu'il est préférable d'acheter *sa* Livebox...

Malheureusement, cela n'est plus possible. Sauf à trouver une Livebox d'occasion sur le Boncoin.fr



La meilleure solution est peut-être de choisir un autre fournisseur d'accès : Free, SFR, Bouygues qui *eux* fournissent la Box *gratuitement*





imprimer depuis tous les ordinateurs de votre maison :

Si on dispose d'une Livebox 2, on peut brancher son imprimante sur le port USB de la Livebox et y accéder à partir de tous les ordinateurs

Il faudra, préalablement :
- Activer la découverte de réseau (sous Windows Vista et Windows 7)
- renommer le groupe de travail (sous Windows XP)

Ensuite :
- installer le pilote d'imprimante sur tous les ordinateurs,
- sélectionner l'imprimante sur le réseau

Plus d'informations sur la page Orange :
http://assistance.orange.fr/imprimer-depuis-tous-les-ordinateurs-de-votre-maison-795.php





Problème avec la Livebox 2 :

En cas de problème avec la Livebox 2...





1 - Eteindre et redémarrer la Livebox :

C'est la première chose à faire en cas de problème.
Sur la Livebox 2 (contrairement aux précédents modèles), c'est très facile :



Emplacement du bouton d'alimentation :

Le bouton d'alimentation se situe sur le côté de la Livebox :





PS : On peut également redémarrer la Livebox 2 par l'interface de configuration.





2 - Réinitialiser la Livebox :

Il existe 2 modèles de Livebox 2 : Sagem et ZTE

La réinitialisation peut se faire dans l'interface de la Livebox ou avec le bouton de réinitialisation.



La réinitialisation efface toutes les données de configuration.
Si on dispose d'une Livebox ZTE, on peut, au préalable, sauvegarder sa configuration dans un fichier (voir plus bas)



On peut réinitialiser la Livebox 2 :
- dans l'interface de configuration
ou :
- avec le bouton reset



Réinitialiser la Livebox 2 Sagem :

1 - Dans l'interface de la Livebox :



2 - Réinitialiser avec le bouton reset :
Assistance.Orange.fr - débloquer votre Livebox 2 Sagem





Réinitialiser la Livebox 2 ZTE :

1 - Dans l'interface de la Livebox :



2 - Réinitialiser avec le bouton reset :

Voir :
Assistance.orange.fr - Livebox 2 : remettre à zéro





Livebox 2 ZTE : Sauvegarder sa configuration :

Sauvegarder et restaurer les paramétres de votre Livebox 2 ZTE





Actualités :



Livebox News :





Vidéo : Interface de la Livebox 2 :

Livebox 2 : découvrir l'interface par Orangefr





Tests :

03/06/2011 : Livebox-news.com - la livebox zte arrive en france
"Détectée en septembre dernier, la Livebox 2 de fabrication chinoise ZTE arrive en France...
D'un point de vue physique ou technique, la Livebox 2 ZTE ne change pas de la Livebox 2 Sagemcom.
Par contre, l'interface de la Livebox 2 ZTE est radicalement différente de celle de Livebox 2 Sagemcom.
... Mis en oeuvre avec la Livebox 1.x Thomson/Inventel, la Livebox 2 ZTE propose la sauvegarde et le chargement de la configuration de la Livebox. Ainsi, il est possible de sauvegarder la configuration de sa Livebox (identifiants de connexion, paramètre téléphonie VoIP, ouverture des ports,…) dans un fichier sur son ordinateur. En cas de panne, le fichier permet de remettre la configuration sur sa Livebox réinitialisée ou la Livebox remplacée. Par contre, le fichier ne fonctionne que sur les Livebox 2 ZTE.



27/11/2009 : DegroupNews.com - Test de la Livebox 2
"Si elle se différencie de la Livebox Mini au niveau de l'apparence, la Livebox 2 innove également du côté des fonctionnalités. Ce nouveau modem-routeur, disponible au niveau national depuis le début du mois d'octobre, se place enfin au niveau de la concurrence pour ce qui est des spécificités techniques : 4 ports Ethernet, port USB hôte, WiFi N, deux prises téléphoniques...

06/10/2009 : NextInpact.com - Orange dévoile sa nouvelle Livebox : WiFi-n et partage amélioré

07/10/2009 : Tomshardware.com - Orange lance sa nouvelle Livebox





Liens de l'assistance Orange sur la Livebox 2 :





Assistance.orange.fr - Fiche technique Livebox 2

Assistance.orange.fr - Livebox 2 : installer en Ethernet

Assistance.orange.fr - Les voyants de la Livebox 2 (onglet Visuels)

Assistance.orange.fr - accéder à l'interface de configuration de la Livebox 2





Présentation de la Livebox 2 :

La Livebox 2 est le dernier modéle de modem ADSL "multifonctions" livré avec une connexion Orange



Livebox 2

Sortie en octobre 2009. C'est maintenant la Livebox à privilégier : - 4 ports Ethernet pour brancher ordinateur, PlayStation, XBox, etc. - Wifi à la norme N, plus rapide, - un bouton marche-arrêt, - un bouton d'activation / association pour le Wifi - Wifi à la norme WPA2 pour plus de sécurité.





Les versions de Livebox 2 :

Il existe deux constructeurs pour la Livebox 2 :
- La Livebox 2 Sagem.
- La Livebox 2 ZTE.

La Livebox 2 de marque ZTE est meilleure. On peut, notamment, sauvegarder facilement sa configuration. Et bien d'autres choses...
Voir :
Commentcamarche.net - Livebox 2 ZTE ou Sagem ? différences

Lors d'un échange ou d'un abonnement : vérifier la marque de la Livebox sur la boite.
Voir : Assistance.orange.fr - les différents modèles de Livebox



Identifier la version de votre Livebox 2 :
http://assistance.orange.fr/identifier-la-version-de-votre-livebox-2-4664.php

L'étiquette située en dessous de la Livebox indique le nom du fabriquant :



Interface de la Livebox 2 Sagem :





Interface de la Livebox 2 ZTE :





Connexion de la Livebox 2  :



Deux possibilités de connexion :

On peut connecter la Livebox 2 à l'ordinateur de deux façons :
- avec un câble Ethernet
- sans fil : en connexion WiFi

Ethernet	Avec un câble Ethernet RJ45 (fourni avec la Livebox) C'est le branchement à privilégier : Fiable, performant, sécurisé. La Livebox 2 est équipée de 4 prises Ethernet RJ-45 Cela permet de brancher jusqu'à 4 ordinateurs simultanément (ou 4 équipements nécessitant une connexion Internet. Exemple : PlayStation 3)
Wifi	Sans fil avec un ordinateur équipé en Wifi ou une clé USB Wifi A privilégier si la Livebox est trop éloignée de l'ordinateur ou s'il s'agit de connecter un ordinateur portable. Les Livebox 2 sont équipées en WIFI N, la norme la plus rapide actuellement. PS : En cas d'éloignement, on peut également utiliser le CPL Voir ma page : Courants porteurs



La clé USB Wi-Fi d'Orange est payante (29,90 euros).
Mieux vaut acheter une clé Wifi pour Livebox Hercules. (20 / 25 euros)





1 - Connexion par câble (Ethernet) :

Il s'agit d'une connexion réseau "classique" avec le câble Ethernet RJ45 (embouts rouge - fourni avec la Livebox)

Le câble Ethernet aux embouts rouges permet de connecter l'ordinateur à la Livebox sur la prise rouge de la Livebox.



C'est la connexion à privilégier :
- la plus simple,
- la plus sécurisée,
- la plus performante,
- compatible avec tout ordinateur disposant d'une prise réseau, quel que soit le système d'exploitation (Windows, Macintosh, Linux, etc.)



Il n'y a *rien* à installer : pas de kit de connexion !
Il y a un simple câble à brancher : donc *aucun risque* de perturber le fonctionnement de Windows.

On branche le câble = on est connecté sur Internet,
on débranche le câble = on est déconnecté d'Internet.

C'est celle dont je parle essentiellement ici.



Connecter un autre ordinateur :

Sur la Livebox 2, on dispose de 2 ports supplémentaires (port vert et port blanc) pour connecter d'autres ordinateurs à la Livebox.

Voir :
Assistance.orange.fr - Les ports Ethernet de la Livebox 2





2 - Connexion sans fil (Wi-Fi) :

La connexion en Wi-Fi est à privilégier dans les cas suivants :

- connexion d'un ordinateur portable
car l'absence de câble est préférable, ceci pour éviter les risques d'arrachage et l'endommagement de la prise située sur le portable),

- connexion d'un ordinateur éloigné de la Livebox
mais la qualité de la connexion sera dépendante de la distance et de la nature des obstacles (murs, plafonds)

- connexion d'un autre ordinateur
lorsque les prises Ethernet de la Livebox sont toutes utilisées



Inconvénients de la connexion en Wi-Fi :

- sécurité limité
la connexion s'effectuant par des ondes radio, il existe un risque de "piratage" de la ligne, particulièrement lorsqu'on est en immeuble collectif, ou si l'on a conservé les réglages par défaut (clé de sécurité WEP)

- connexion de qualité moyenne
toujours en fonction de la distance et des obstacles





Si l'ordinateur n'est pas équipé d'une carte Wi-Fi, on peut utiliser un dongle Wi-Fi :
Semblable à une clé USB, il se branche sur un port USB.



Acheter une clé Wi-Fi sur Amazon :

Si on veut connecter un ordinateur en Wifi, mais que ce dernier ne dispose pas de Wifi intégré, il faut utiliser une clé (dongle) Wifi que l'on branchera sur un port USB de l'ordinateur.

Attention à la compatibilité avec les anciens ordinateurs : Windows 98 par exemple

La Livebox 2 est compatible avec le Wi-Fi N
Il existe des clés 150 Mps et des clés 300 Mps. Autant choisir une 300, plus rapide.

- Voir aussi ma page : Matériel : clé USB Wi-Fi

TP-Link TL-WN823N Mini Adaptateur USB sans fil N 300 Mbps	D-Link DWA-131 Nano Clé USB WiFi N300 USB WiFi Noir	D-Link - DWL-G122 - Clé USB - AirPlus G sans fil	D-Link - DWA-140/FR - Adaptateur USB Wireless N - 300 Mbps





Configurer la Livebox en Wi-Fi :

Même si veut utiliser sa connexion Internet en Wi-Fi, il est nécessaire de se connecter en Ethernet (réseau avec fil) pour configurer la Livebox.



Procédure pour configurer une connexion Wi-Fi :

La Livebox 2 dispose d'un bouton d'activation du Wi-Fi placé en façade.

- appuyer sur le bouton pendant une seconde,
- établir la connexion à partir de l'ordinateur

Pour Windows 7 : Voir ma page : Configurer un réseau sous Windows 7
Pour Windows Vista : Voir ma page : Le réseau sous Windows Vista

Voir aussi ma page : Configurer une Livebox en Wi-Fi





Quelques informations générales :

Sur la Livebox, dans la partie Configuration, Paramètres Wi-Fi :





Configurer la Livebox en Ethernet :

Même si on veut utiliser sa connexion Internet en Wifi, il est plus pratique de se connecter en Ethernet (réseau avec fil) pour configurer la Livebox avec les identifiants Orange.



Tous les ordinateurs récents disposent d'une carte réseau,
- Pour les ordinateurs plus anciens, il sera peu onéreux d'ajouter une carte réseau (voir ma page)

Pour connecter chaque ordinateur, on utilise un câble réseau Ethernet RJ45





Préparation :



Ne pas utiliser le CD-ROM d'installation !

Il est déconseillé d'utiliser l'installation automatique présente sur le CD-ROM.
- Cela installe un programme (kit de connexion) qui peut amener des dysfonctionnements,
- Cela n'est pas nécessaire. Pour se connecter, il suffit d'avoir sa feuille d'abonnement Orange avec les codes de connexion (voir plus bas)



Désinstaller le kit de connexion :

Si le kit de connexion a été installé, il suffit de le désinstaller :





Manuels fournis avec la Livebox :

Le manuel de la Livebox 2 est maintenant très bien conçu.
On peut choisir son mode d'installation :
- Installation avec le CD-ROM (déconseillé)
- Installation manuelle. Sur PC ou sur Macintosh. En Ethernet ou en Wifi





Configuration de la messagerie (email) :

On peut consulter simplement sa messagerie sur le site orange : http://messagerie.orange.fr

On peut également consulter sa messagerie sur un logiciel de messagerie :
- Pour Windows 7 = Installer Windows Live Mail : Voir ma page : Windows 7 : Configurer Windows Live Mail
- Pour Windows Vista = Utiliser Windows Mail : Voir ma page : Windows Vista : Configurer Windows Mail
- Pour Windows XP = Utiliser Outlook Express : Voir ma page : Windows XP : Configurer Outlook Express





Nouvel abonnement :

Dans le cas d'un nouvel abonnement, il faut d'abord que la ligne soit activée pour l'ADSL
Si la ligne n'est pas encore activée, la Livebox clignotera sans pouvoir établir de synchronisation. La connexion Internet ne sera pas possible.





Branchement de la Livebox :

Le branchement de la Livebox s'effectue en 4 étapes :

1 - Placer le filtre ADSL :

- placer le filtre ADSL sur la prise utilisée pour la connexion.
- brancher le téléphone fixe sur le filtre ADSL

Le filtre ADSL permet de "séparer" les signaux entre la ligne téléphonique ordinaire et la ligne ADSL
Il faut mettre un filtre ADSL sur chaque prise utilisée (pour un téléphone ou un fax).

Si on utilise la téléphonie illimitée, le téléphone correspondant devra être branché sur la Livebox



Il y a ensuite deux branchements à effectuer :

2 - Brancher l'alimentation de la Livebox

Consulter le manuel pour l'identification des voyants ou consulter le lien suivant :

Les voyants de la Livebox 2 :
http://assistance.orange.fr/livebox-2-les-voyants-881.php

PS : La Livebox 2 dispose d'un bouton d'alimentation (contrairement aux modèles précédents)



3 - Brancher le fil téléphonique RJ11 :

Uniquement si on dispose d'un abonnement téléphonique

Brancher le fil téléphonique RJ11 :
- sur la prise Modem du filtre ADSL,
- sur la prise Line (voir manuel) située sur la Livebox (la prise blanche étant réservée au téléphone illimité, voir manuel)



Si on se connecte avec le câble réseau :

4 - Brancher le câble réseau RJ45 :

Brancher le câble réseau RJ45 :
- sur la prise réseau RJ45 de l'ordinateur,
- sur la prise réseau RJ45 (couleur rouge) de la Livebox (les prises jaunes étant réservées à la télévision ou à d'autres ordinateurs).





Mise à jour de la Livebox :

La première fois que la Livebox se connecte sur Internet, une mise à jour automatique peut s'effectuer
Ne pas débrancher la Livebox pendant la mise à jour !
http://assistance.orange.fr/1404.php





Partager la connexion Internet :

Ce qui était une exception il y a quelques années est maintenant très courant :
On dispose de plusieurs ordinateurs à connecter sur Internet.

Cela est très facile.

Avec la Livebox 2 :

En Ethernet :
On dispose de 4 ports Ethernet de la Livebox 2
(cependant, un doit être réservé à la télévision)

En WiFi :
On peut connecter autant d'ordinateurs que l'on veut.



Avec un switch :

Un switch est un boitier qui comporte plusieurs prises Ethernet afin de connecter plusieurs ordinateurs.

Le switch est normalement inutile sur une Livebox 2 :
- On dispose de 4 ports pour connecter 4 ordinateurs par Ethernet
- On peut également connecter plusieurs ordinateurs en Wifi.

Pour utiliser un switch oir ma page : Connecter deux ordinateurs ou plus avec un switch





Configuration de la connexion :

Lorsque les branchements sont effectués, il faut :
- se connecter sur la Livebox (avec le navigateur Internet),
- configurer la connexion.

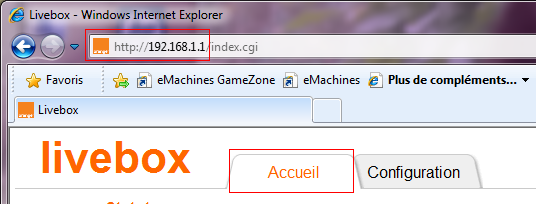

Connexion sur une Livebox 2 ZTE :





Connexion sur une Livebox Sagem :

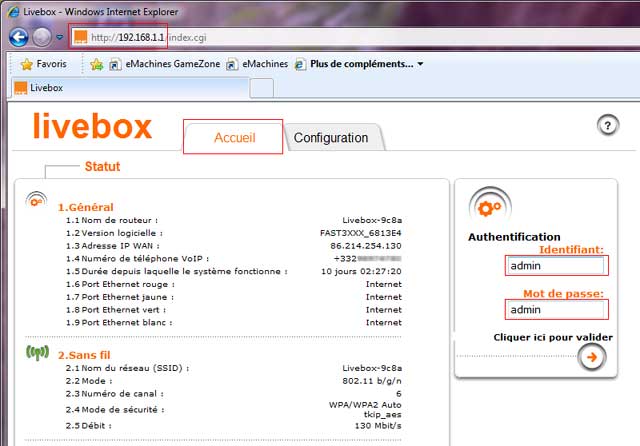

Onglet Accueil :

L'onglet Accueil comprend 4 parties :

Les 2 premières parties concernent l'état de la configuration de la Livebox, de la connexion Internet :

1 .Général :

1.1 Nom de routeur :
Le nom de la Livebox. Il est unique et permet d'identifier la Livebox sur le réseau.

1.3 Adresse IP WAN :
C'est l'adresse IP Internet. Celle qui est attribuée à l'utilisateur par Orange lorsqu'on est connecté sur Internet.
Elle permet, en cas d'infraction, d'identifier la connexion... et le nom de l'abonné.
En cas de déconnexion et de reconnexion, l'adresse IP est modifiée.

1.4 Numéro de téléphone VoIP :
C'est le numéro de téléphone de la Livebox.



2 .Sans fil :

2.1 Nom du réseau (SSID) :
C'est le nom de la Livebox, qui est diffusé sur le réseau Wifi, et qui pemet de "voir" la Livebox afin de s'y connecter.
Pour des raisons de sécurité, on peut désactiver l'affichage du SSID

2.2 Mode :
C'est la norme Wifi disponible et utilisable sur la Livebox.
La lettre correspond à la vitesse de connexion. Une Livebox 2 permet de se connecter avec les normes B, G et N
La norme N est la plus récente et la plus rapide.
Si un équipement en norme inférieure (B ou G) est connecté, l'ensemble des ordinateurs fonctionneront à cette norme)

2.3 Numéro de canal :
C'est le canal utilisé par la connexion Wifi
Il existe 12 canaux possible. On peut changer de canal lorsqu'on est dans un lieu où il y a plusieurs connexions en Wifi et que l'on rencontre des problèmes de débit.

2.4 Mode de sécurité :
C'est la norme de cryptage utilisée pour protéger la connexion Wifi.
La norme la plus simple, WEP, est à éviter.
Il est préférable d'utiliser la norme WPA-PSK(TKIP)

2.5 Débit :
C'est le débit théorique de la connexion Wifi, en rapport avec le Mode (B, G ou N)





Les 2 parties suivantes concernent l'utilisation de la Livebox : Services utilisés et ordinateurs connectés.

3 .Services :

A consulter pour vérifier le bon fonctionnement de la connexion Internet, du téléphone, etc.

4 .Equipements connectés.

A consulter pour voir le ou les ordinateurs connectés sur la Livebox, avec leur adresse IP : 192.168.1.xx

Lorsqu'un ordinateur a été connecté et ne l'est plus, ou lorsque le même ordinateur a été connecté avec une adresse IP différente, on voit une ou plusieurs lignes en grisé.
Il est possible de supprimer ces lignes (équipement) dans la partie Configuration.

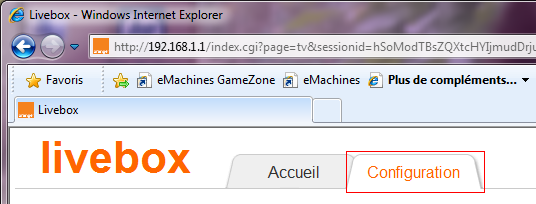

Onglet Configuration :

Lorsqu'on accède à l'interface de la Livebox,
C'est dans l'onglet Configuration que l'on rentre les informations pour se connecter sur Internet

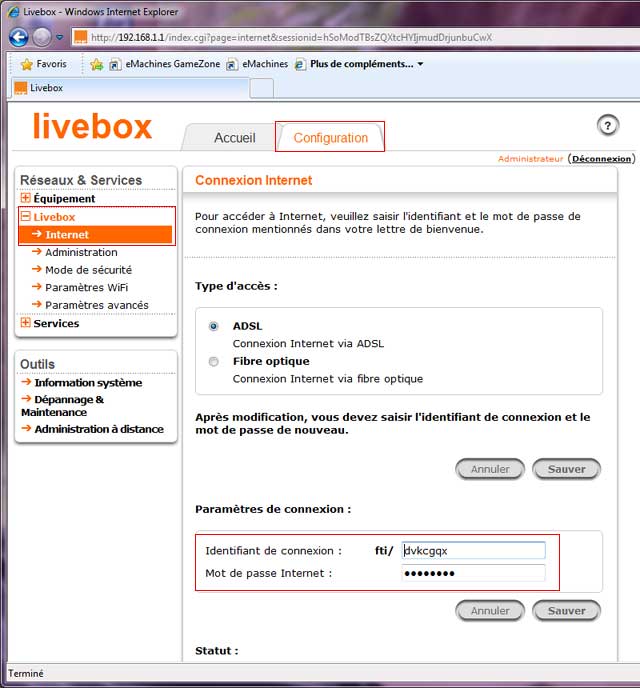

Internet :

Paramétrer la connexion consiste à rentrer les informations de connexion dans la Livebox pour permettre la connexion sur Internet.
C'est très simple.





Si la ligne ADSL est activée, la Livebox est maintenant configurée et la connexion établie.



Voir aussi :
http://assistance.orange.fr/1094.php

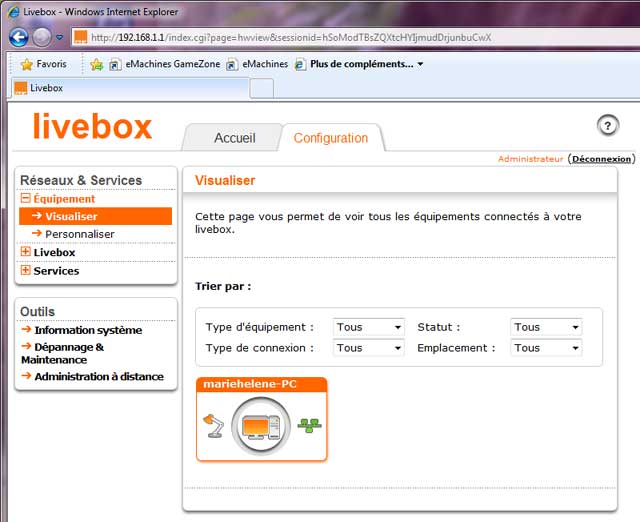

Equipement :

C'est souvent là qu'il faut "faire le ménage" pour supprimer les équipements en double ou non utilisés.

On peut supprimer les ordinateurs précédemment connectés à la Livebox.

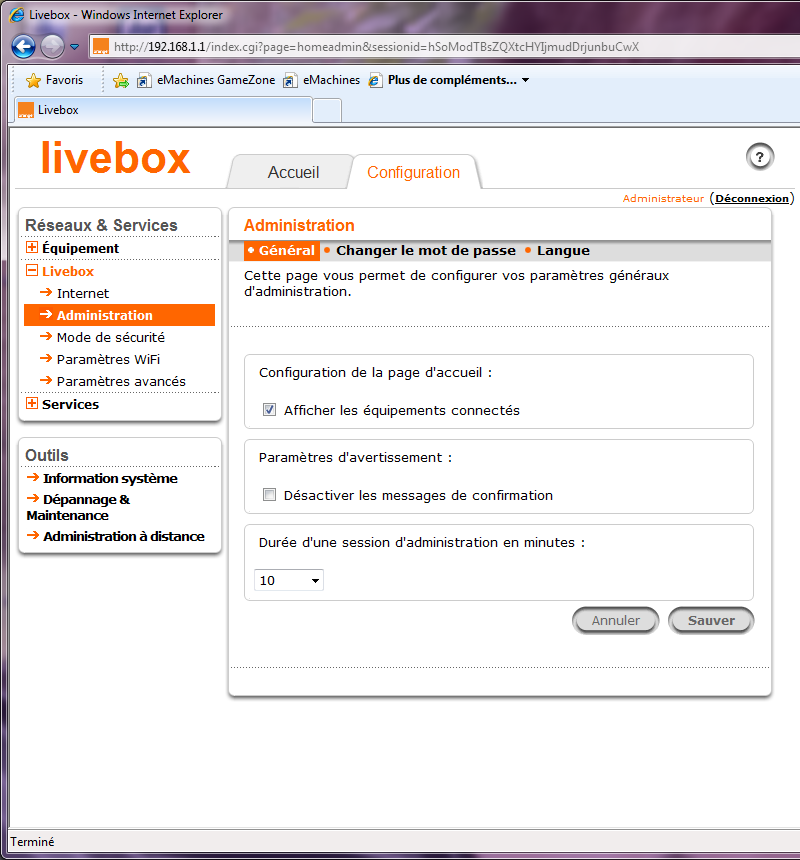

Administration :

Permet de configurer "spécifiquement" la Livebox. Peu utile en général.

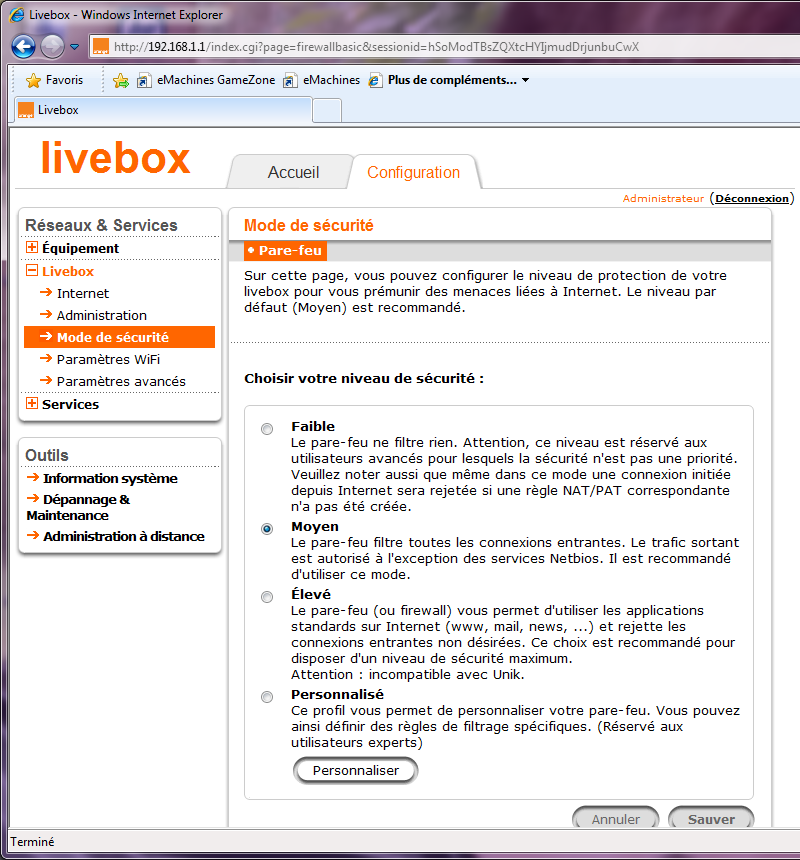

Mode de sécurité :

Pour accroitre la sécurité du réseau.

Le pare-feu de la Livebox filtre les connexion entrantes et vient en complément du pare-feu présent sur chaque ordinateur.

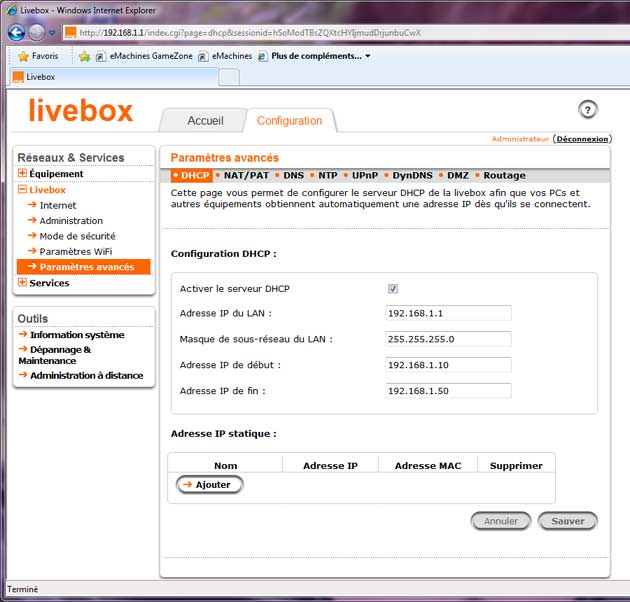

Paramètres avancés :

C'est la partie la plus intéressante.

On peut y faire :
- redirection de ports = pour rediriger certains ports UDP, TCP vers un ordinateur du réseau (exemple : jeu sur Internet)
- service DynDNS = pour configurer un nom de domaine DynDNS
- etc.

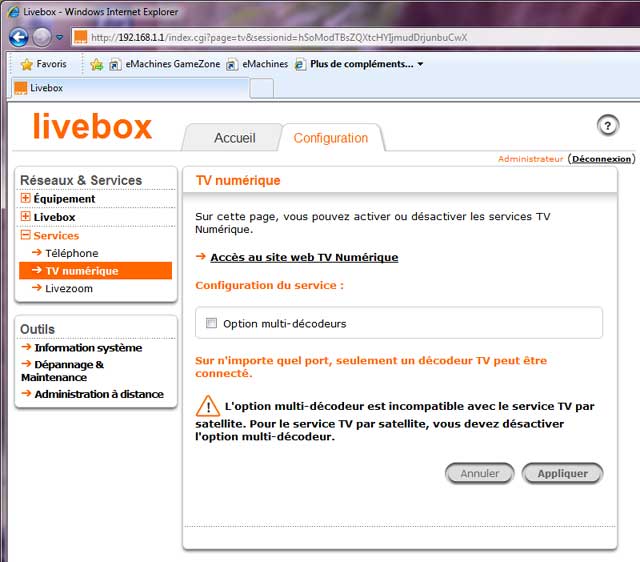

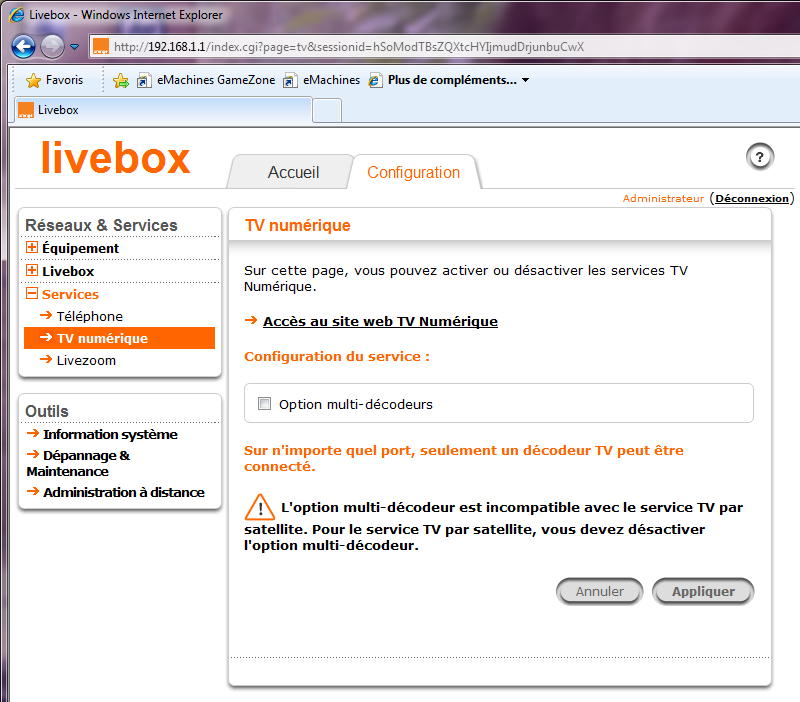

Télévision :





Mise à jour de la Livebox 2 :

La mise à jour se fait, normalement, automatiquement lors de l'installation (ou après)
Lorsque la Livebox 2 se met à jour, une diode de couleur bleue est allumée sur la Box.

Pour vérifier si on dispose de la dernière mise à jour :





Liens :



Assistance sur le site Orange :

Assistance Orange :
http://assistance.orange.fr/



Les différents modèles de Livebox :
http://assistance.internet.orange.fr/1118.php

l'interface de configuration de la Livebox :
http://assistance.orange.fr/1094.php



configurer la connexion Wi-Fi avec Windows XP :
http://assistance.orange.fr/reponse1101.asp

qu'est-ce qu'un routeur :
http://assistance.orange.fr/1238.php





Forums sur la Livebox :













Le site de Ghizmo38 La section dédiée aux utilisateurs de Livebox
http://ghizmo.toile-libre.org/web/La-page-des-tutos.html



Forums :
http://livebox.forumactif.com/index.htm

Livebox et réseau mixte (Ethernet et Wi-Fi) :
http://www2.fulmedico.org/a/article.php?id_article=221
